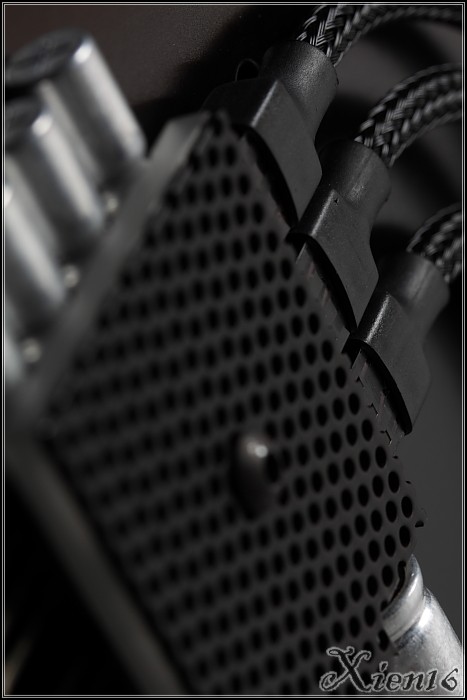

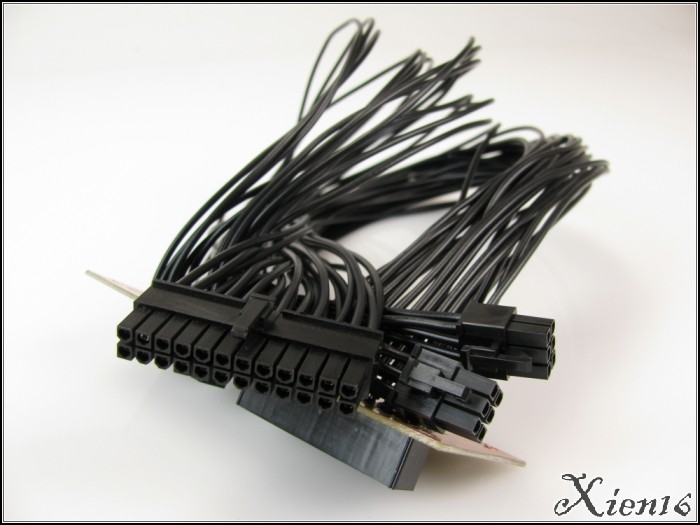

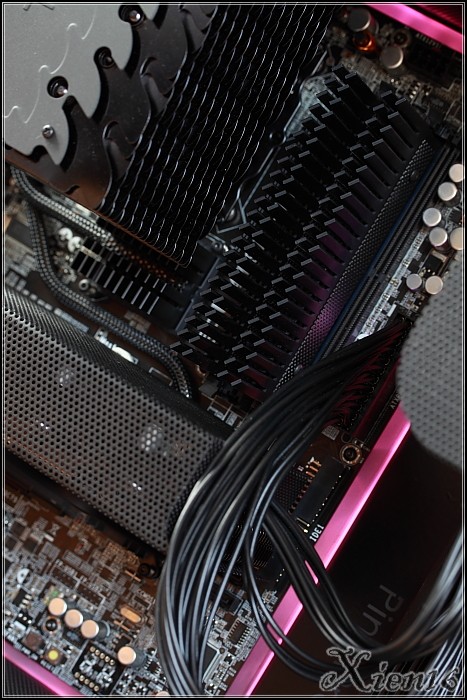

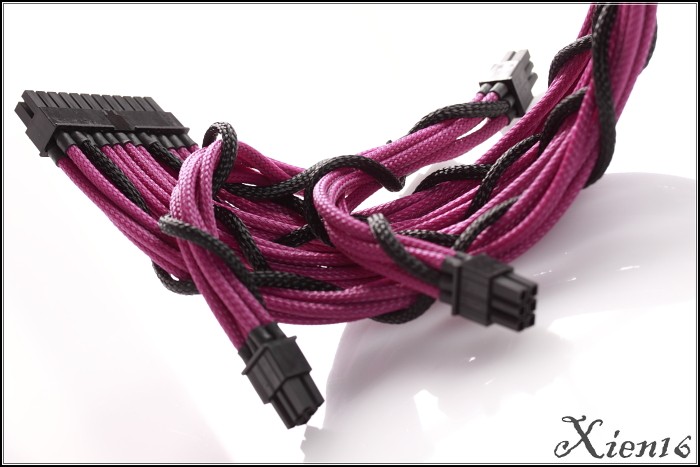

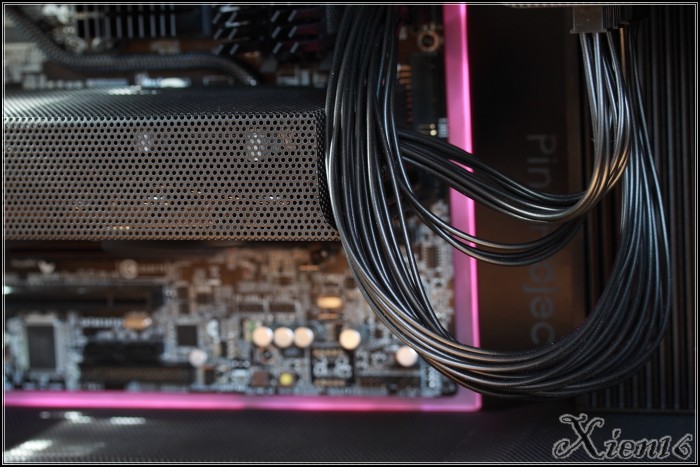

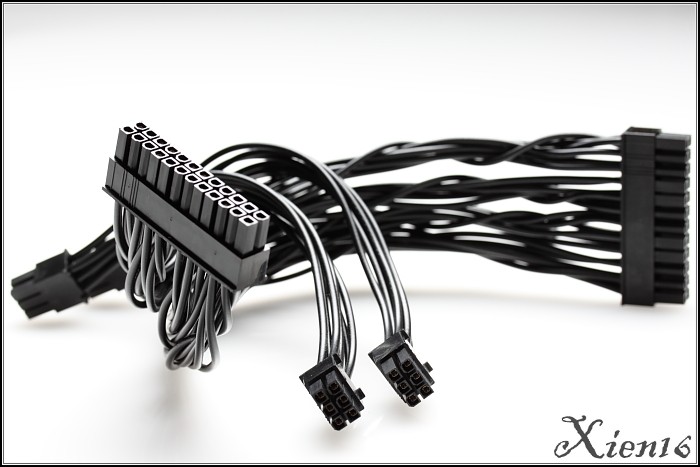

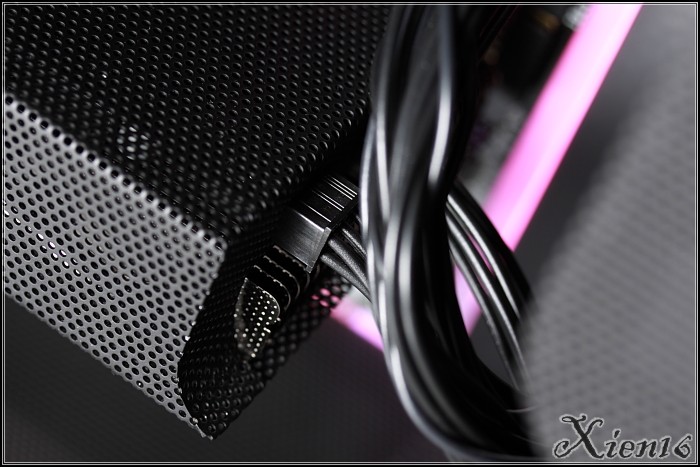

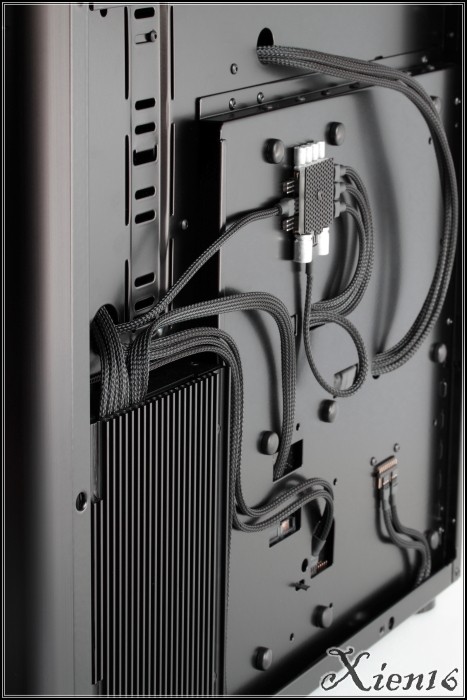

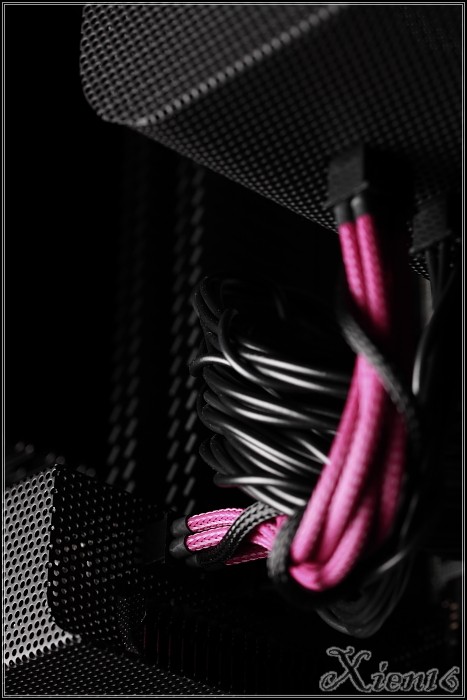

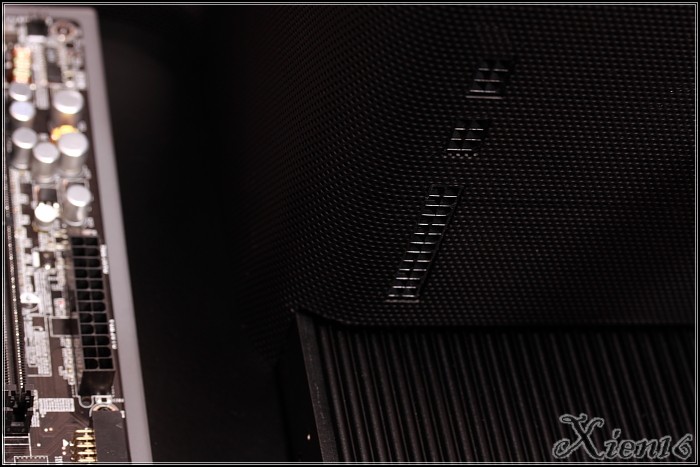

Wie schon beim Mainboard beschrieben, wurden viele Stecker auf die Rückseite verlegt. Ich musste aber natürlich trotzdem viele Kabel anfertigen.

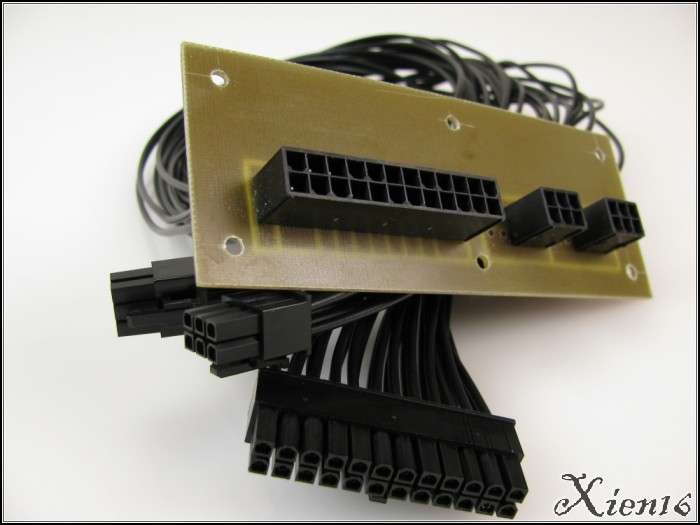

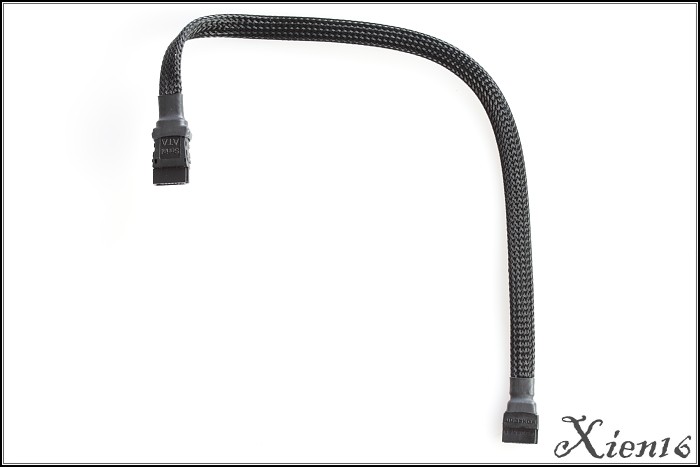

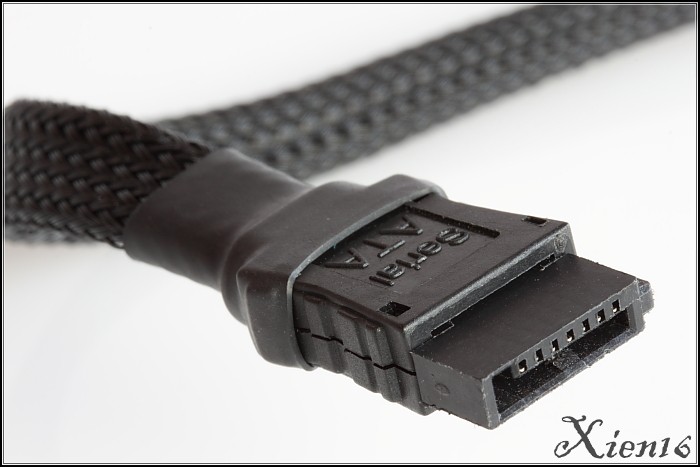

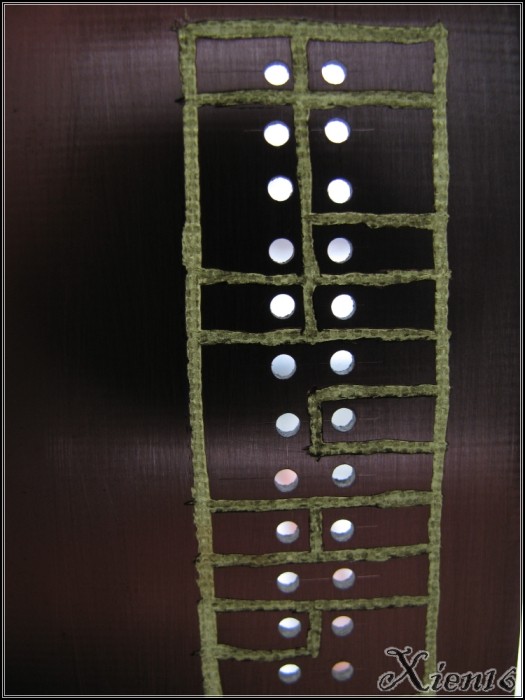

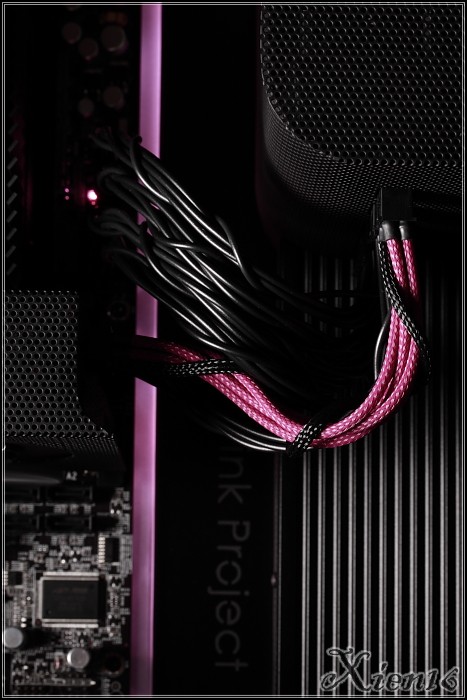

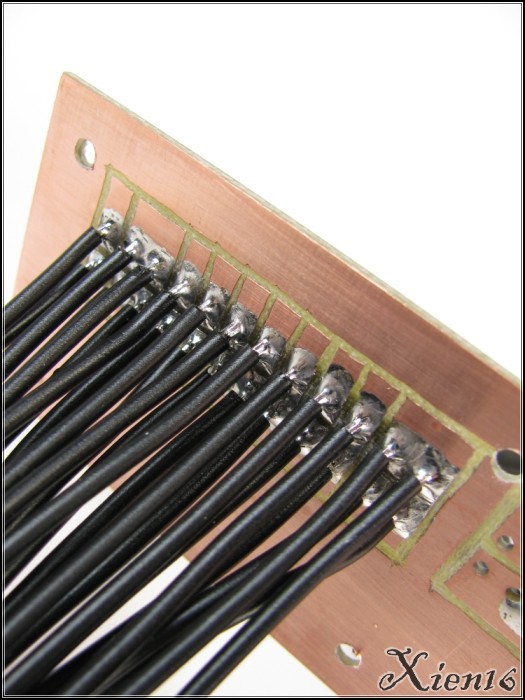

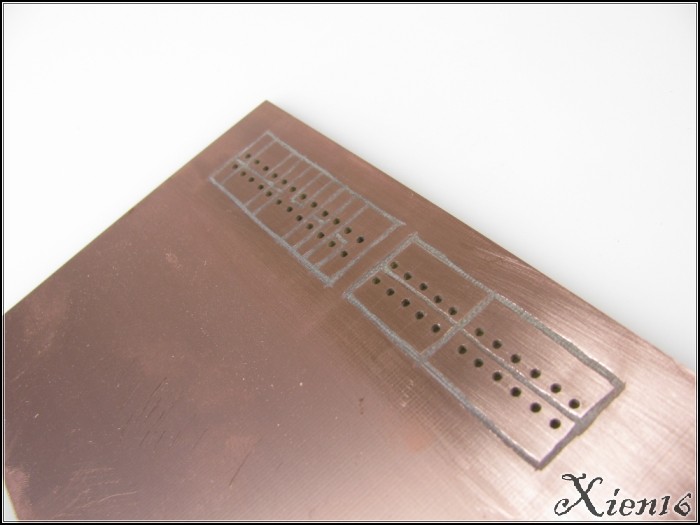

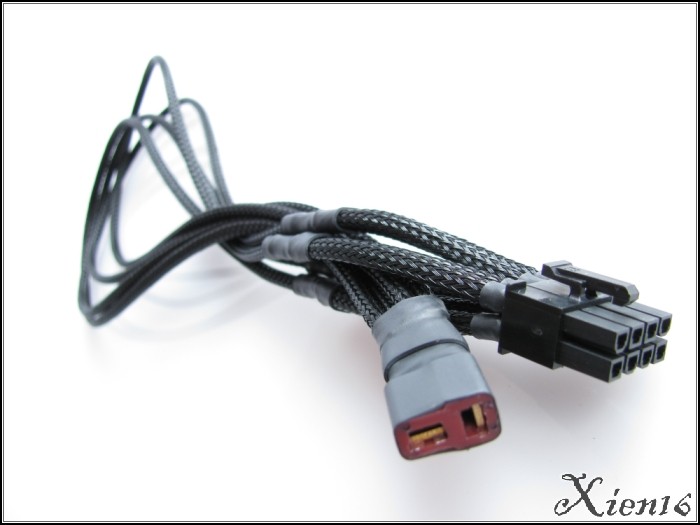

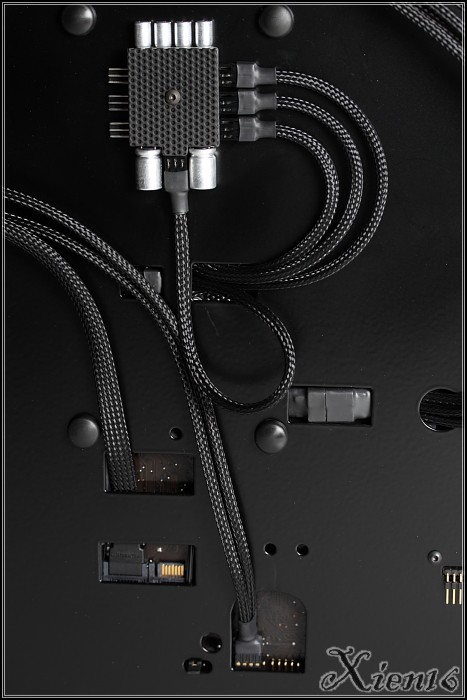

Hier sieht man alle auf einen Blick: - Das 4-Adrige Kabel ganz rechts ist für den CPU Strom, den ich am Mainboard hinten angelötet habe. Über einen T-Plug (aus dem Modellbau) wird die Verbindung hergestellt. - Rechts unten sieht man mehrere Pins. Über diese Pins werden Power-LED, HDD-LED, Power-Taster und der Frontlüfter angeschlossen. - Links daneben habe ich Front USB und der DVD-Brennen angeschlossen. - Direkt darüber sind zwei SATA-Buchsen. Eine ist bereits für die HDD belegt, die andere wird bald von einer SSD belegt sein (das ist zumindest geplant) - Oben ist meine Verteilerplatine für die ganze Beleuchtung. Rechts und links gehen die Kabel zu den LEDs weg. Unten kommen die Versorgungsspannung und ein Signal. Da dieses Mainboard über schaltbare LEDs auf der Rückseite verfügt (die ich nicht benötige) konnte ich dieses Signal Anzapfen und somit die LEDs übers Bios an und abschalten. Zusätzlich können Sie über die Versorgungsspannung direkt gedimmt werden. Um Flackern beim Dimmen zu unterdrücken habe ich die Kondensatoren eingebaut:
|
