Mainboard und RAM

Mainboard und RAM

Dieses System ist schon das zweite, in dem ich eines meiner vier AW9D MAX verbaue.
Und wie im ersten System wird auch diesmal viel am MB umgebaut und umgelötet.

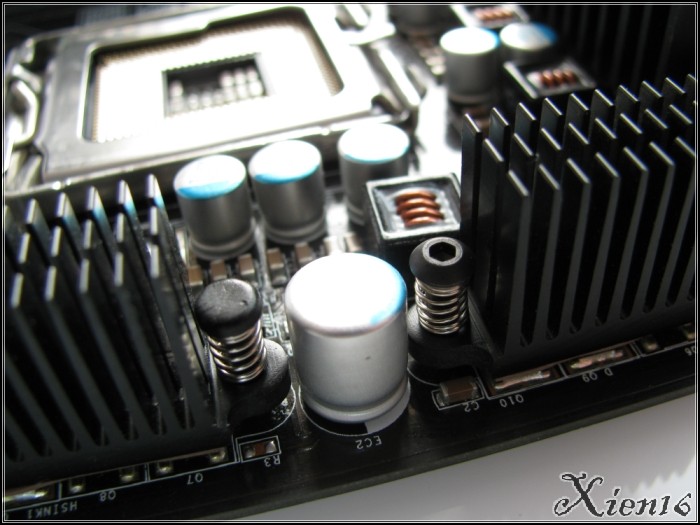

Zuerst wurden die Plastikhalter der Kühler durch Schrauben ersetzt:


Mainboard 2 s

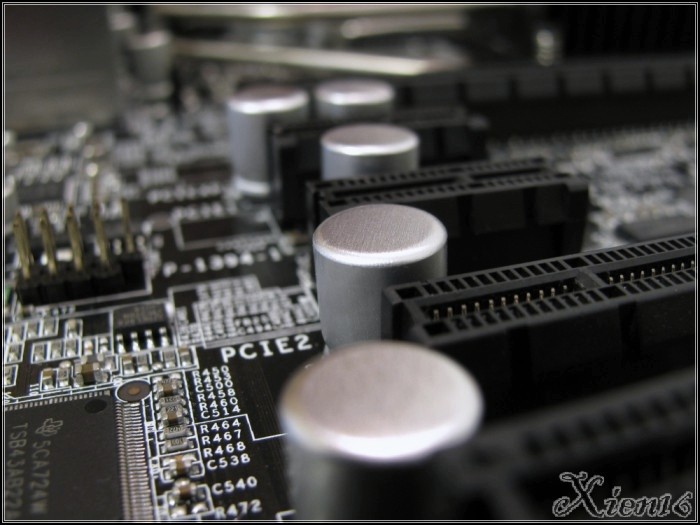

Die Kondensatoren waren  mit blauem Lack markiert, was diesmal nicht ins Farbkonzept passt...
Auch wenn es so aussieht - sie wurden nicht mit Schmirgelpapier bearbeitet.
Der Lack ging mit normalem Nagellackentferner sehr einfach ab:


Kondens 2 s

Wie bei jedem Mainboard waren auch hier wieder einige Anschlüsse nicht in der passenden Farbe.

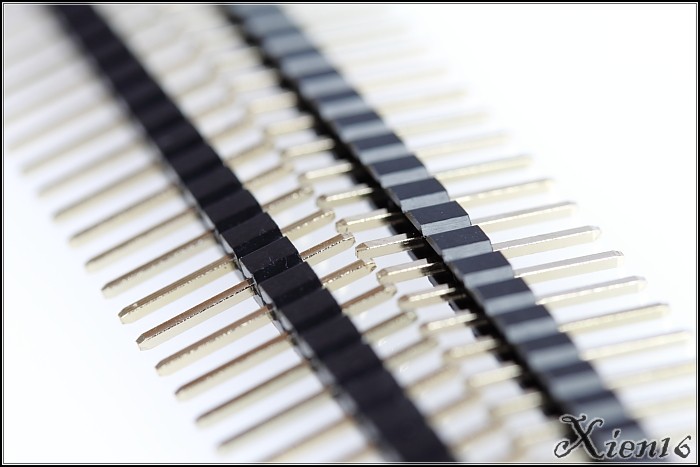

Durch Stiftleisten kann man zumindest z.B. alle USB-Anschlüsse durch schwarze tauschen:


Leiste s 2

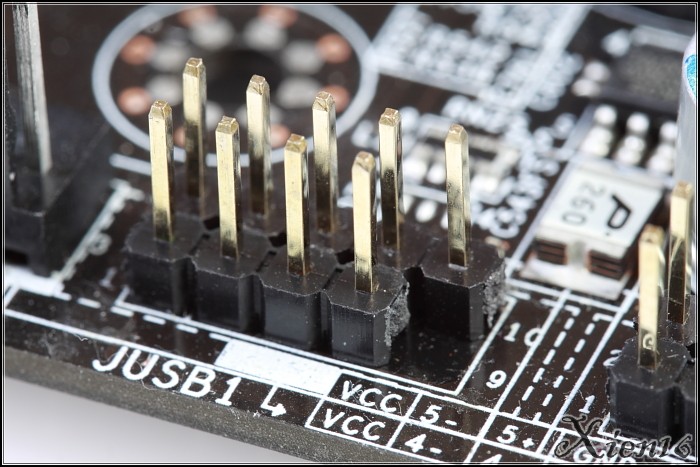

Auf dem Mainboard wird zuerst das Plastik nach oben abgezogen (z.B. mit einem Skalpell)
Bei den Stiftleisten werden dann die Stifte mit einer Zange entfernen, das Plastik in der gewünschten Länge abgebrochen und auf die Stifte auf dem Mainboard gedrückt:


Leiste s 1

Bei diesem System war das aber noch nicht genug.
Eines meiner Ziele war einen PC möglichst wenig sichtbaren Kabeln zu bauen.

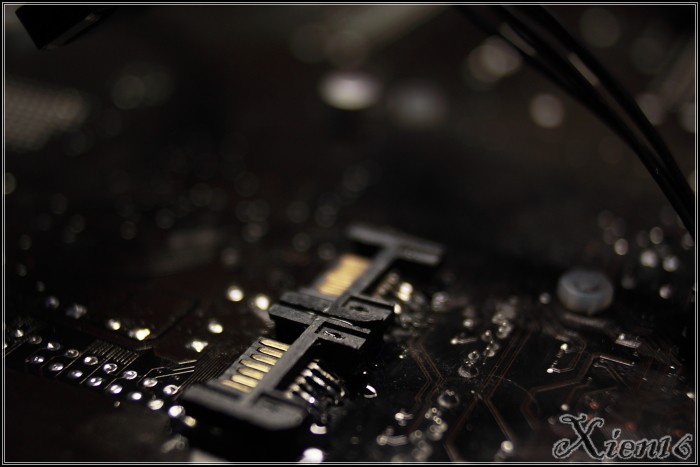

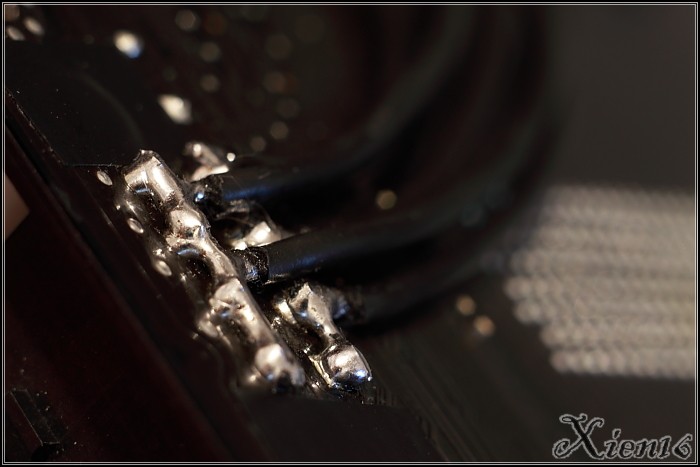

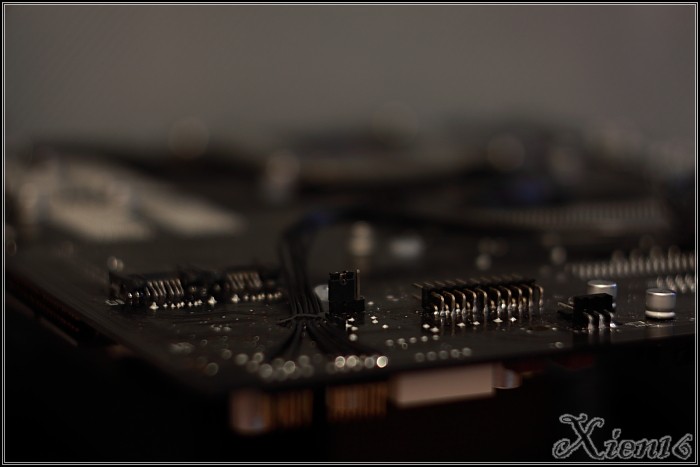

Einige USB-Ports, der 8-Pin CPU Strom, zwei SATA-Anschlüsse ... mussten auf die Rückseite des Mainboards verlegt werden:


Mainboard s 4
Mainboard s 5
Mainboard s 6

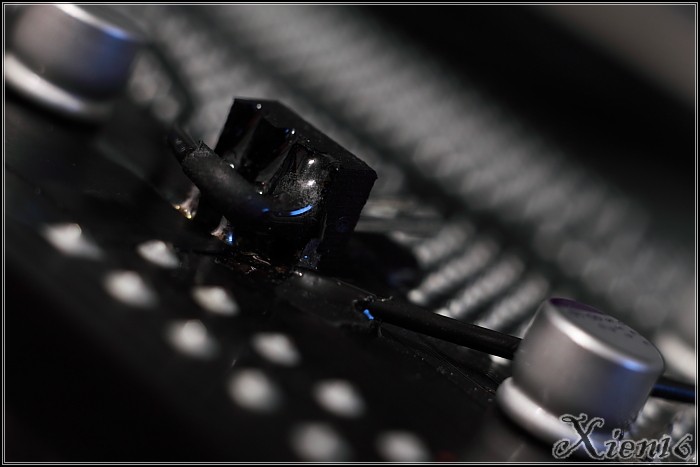

Nicht nur dieser modifizierte Lüfterport sondern auch einige kleine Kondensatoren mussten auf die Rückseite weichen:


Mainboard s 7

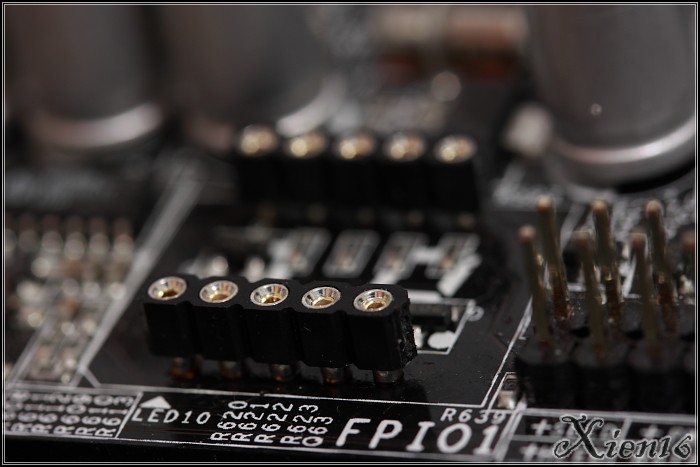

Das POST-Display (zeigt Fehlercodes an) war leider grün und musste daher auch runter.
Damit ich bei einem Fehler aber trotzdem Auskunft bekomme wurde es gesockelt:


Post s 1

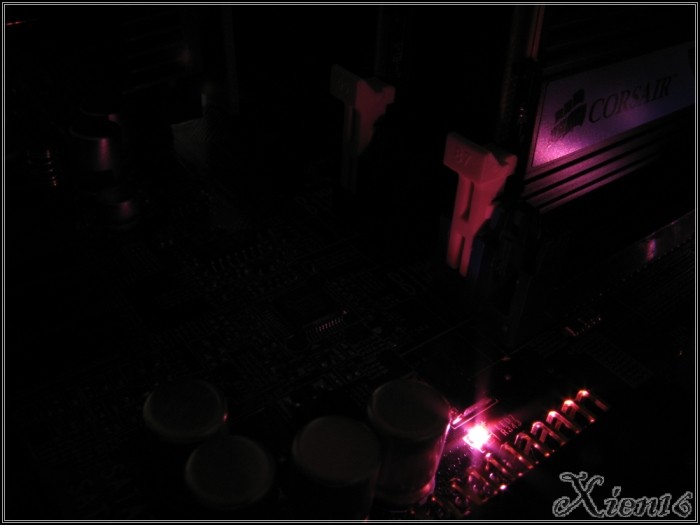

Blaue, rote und grüne LEDs haben nicht ins Farbkonzept gepasst und wurden daher durch Pinke ersetzt:


1st Led 1 s

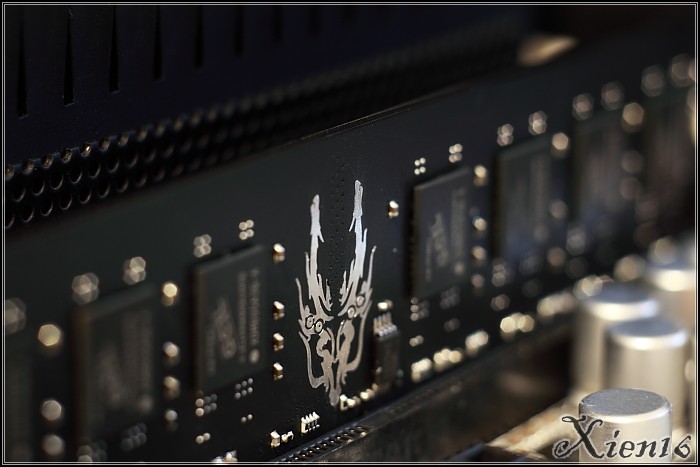

Die roten LED-Augen der goldenen Drachen auf den RAMs habe ich  entfernt und die Drachen wurden zusätzlich mit Lötzinn versilbert:


Mainboard s 9

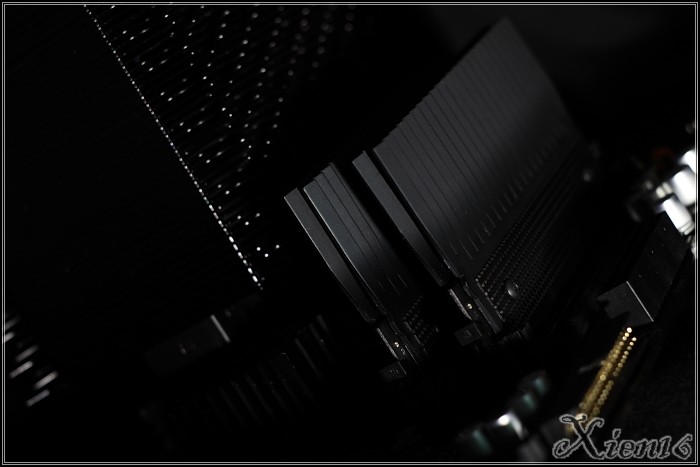

Nur um sie daraufhin sofort vom Kühler zu verdeckt:


RAM s 5

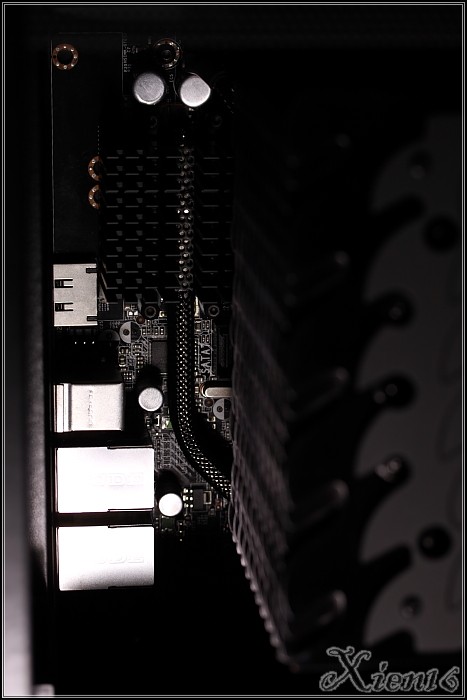

Eine nackte silberne Heatpipe war mir für dieses System zu langweilig...
Ich habe sie daher kurzerhand mit Sleeve ummantelt:


Pipe s 2

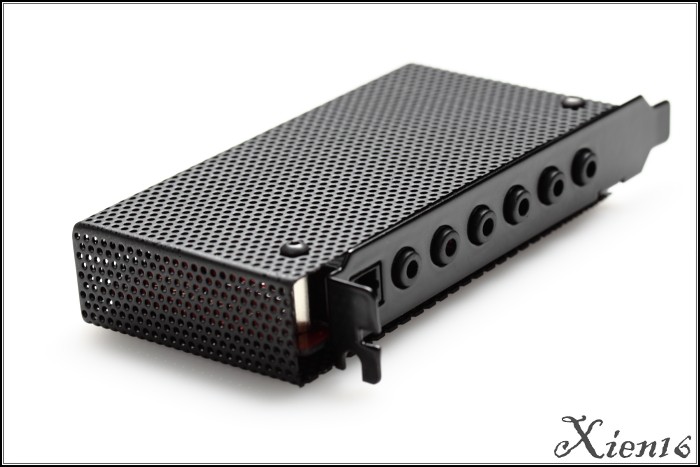

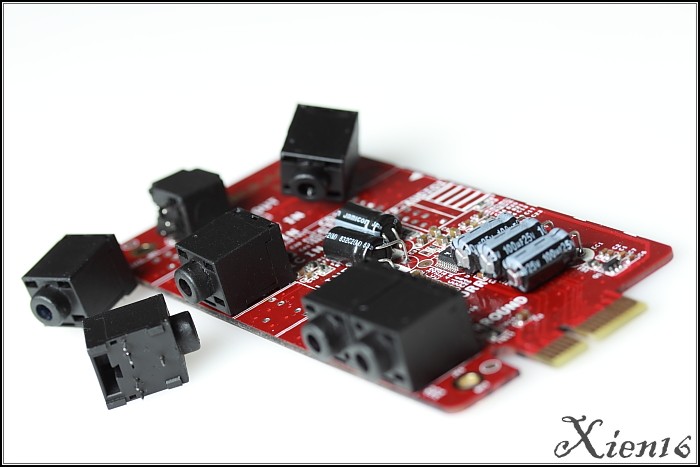

Leider hat dieses Mainboard keinen richtigen Onboard Sound sondern nur eine spezielle Soundkarte.

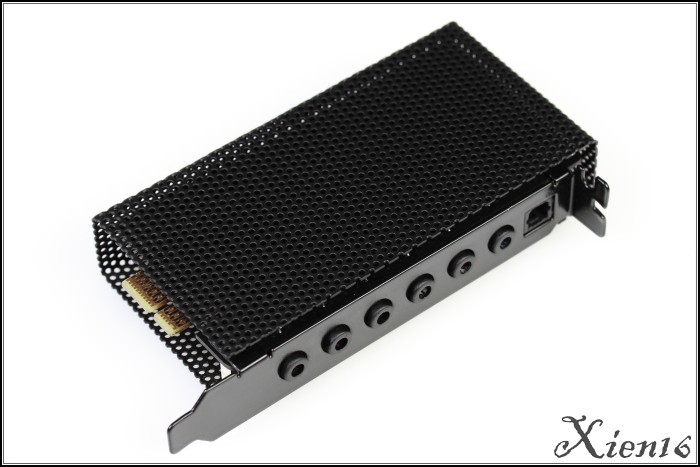

Diese war leider rot und hatte viele bunte Buchsen und musste gut versteckt werden:


Sound s 3
Sound s 6
Sound s 9



By Janik M.
