USB-Kabel auf die richtige Länge und einen kleineren Durchmesser umbauen.

Problem: Front USB-Kabel in einem PC Gehäuse sind oft zu kurz und recht unbeweglich.
Lösung: Ein dünneres USB Kabel in der perfekten Länge.

Die Kabel herrichten:

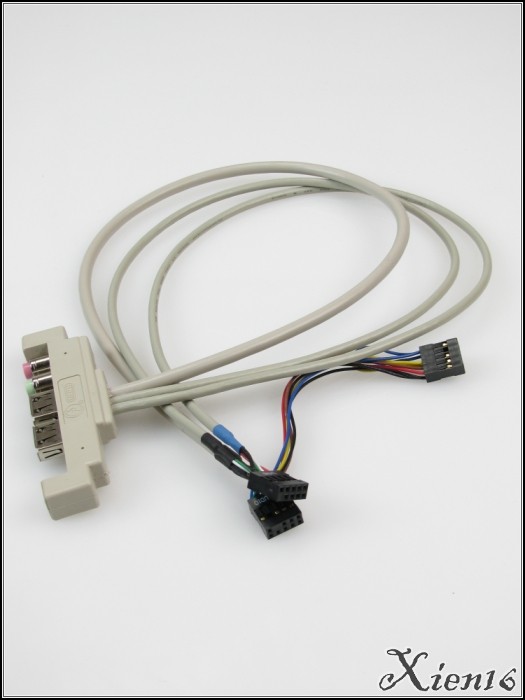

Hier seht ihr das Originalkabel aus einem Lian Li Q07.
Es ist zwar schon viel dünner als die Kabel in manch anderen Gehäusen aber immer noch nicht dünn genug.

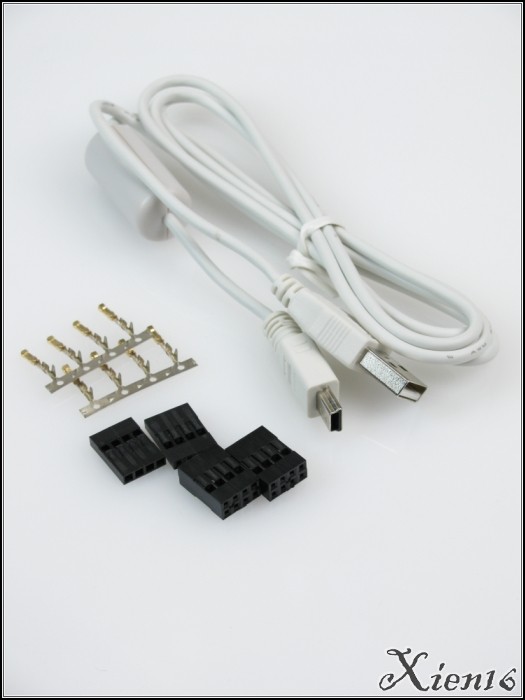

Die Lösung: Ein Ultradünnes flexibles USB-Kabel (unter 3mm), neue Kontakte und ein neuer Stecker

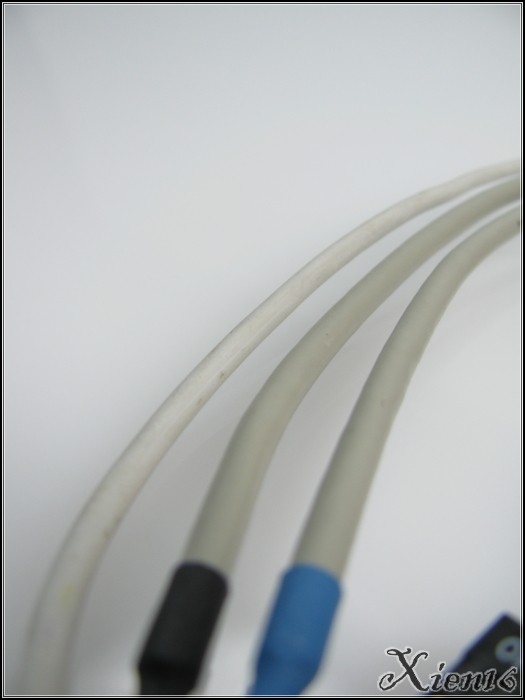

Beide nebeneinander:


Nun zur Umbau

Zuerst werden die alten Kabel recht knapp abgeschnitten:

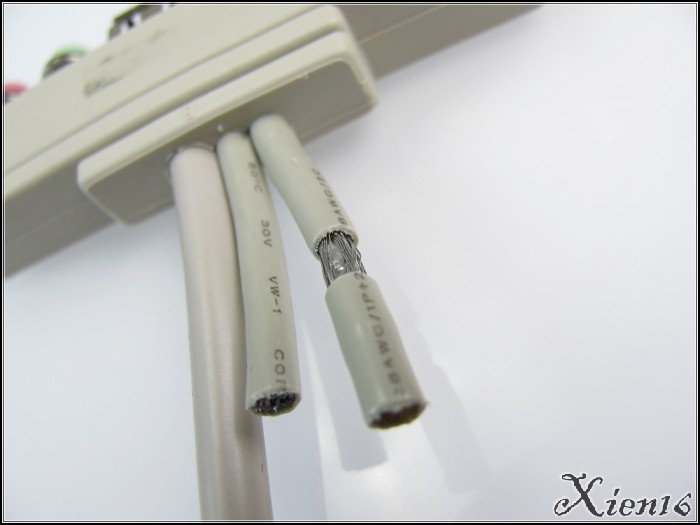

Danach isoliert ihr den Mantel ab, ohne das Schirmungsgeflecht zu zerstören:

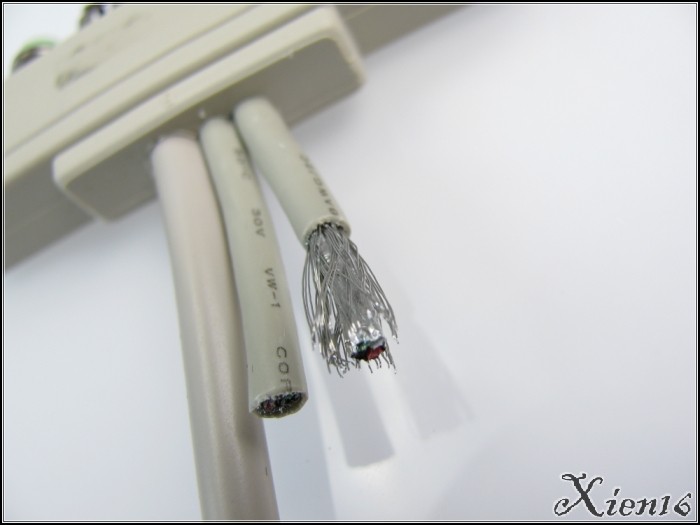

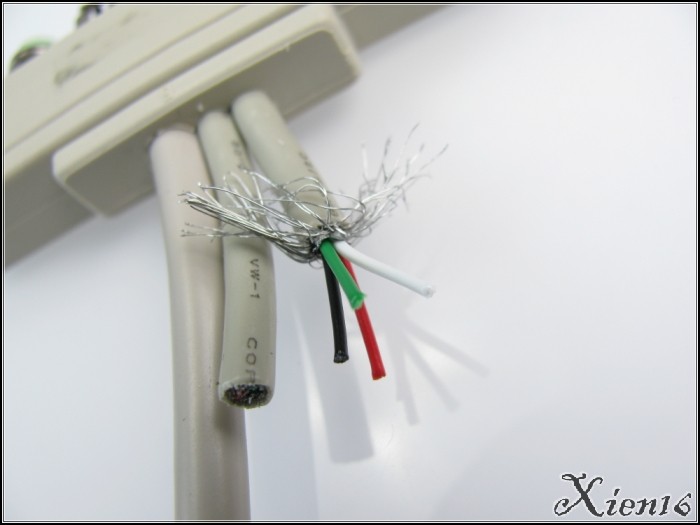

Die eine Lage Alufolie könnt ihr einfach abwickeln, was den Blick auf die vier USB-Litzen freigibt:

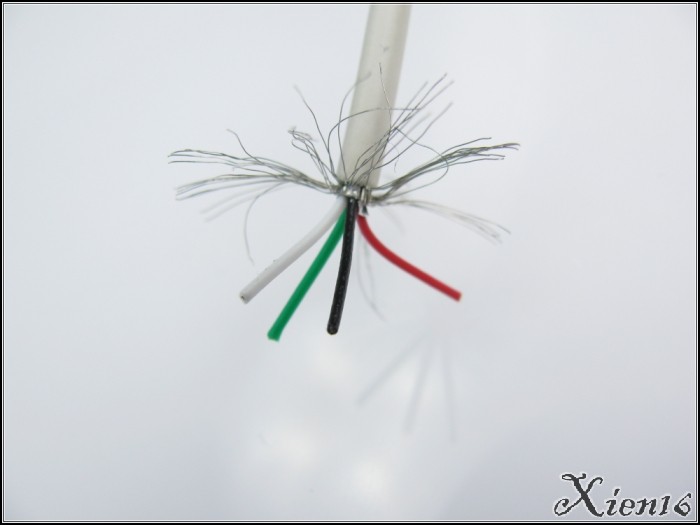

Beim dünnen längeren Kabel, das angelötet werden soll macht ihr genau dasselbe:

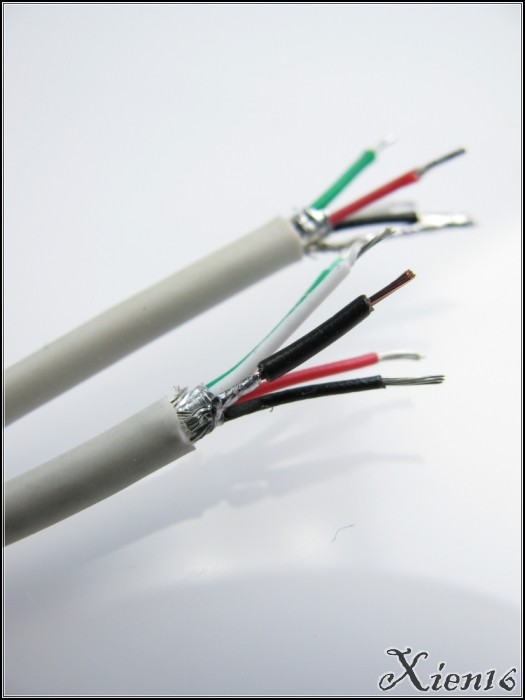

Die Abschirmung kann auf mehrere Arten verbunden werden:

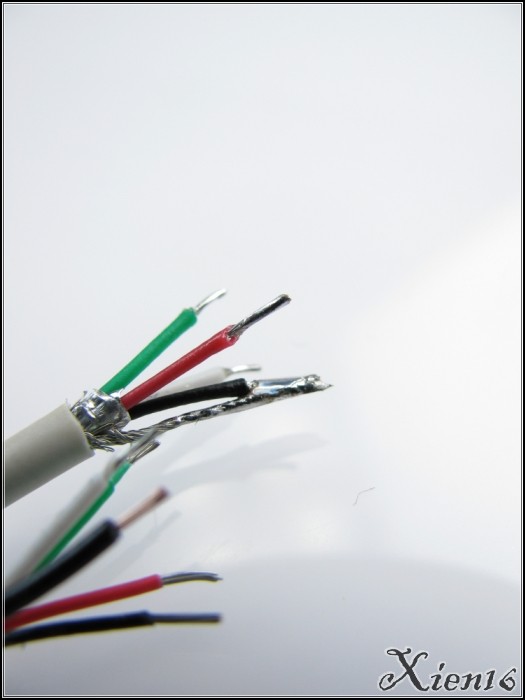

1. Abschirmung an ein eigenes Kabel löten, dadurch ergeben sich zwei schwarze Kabel:

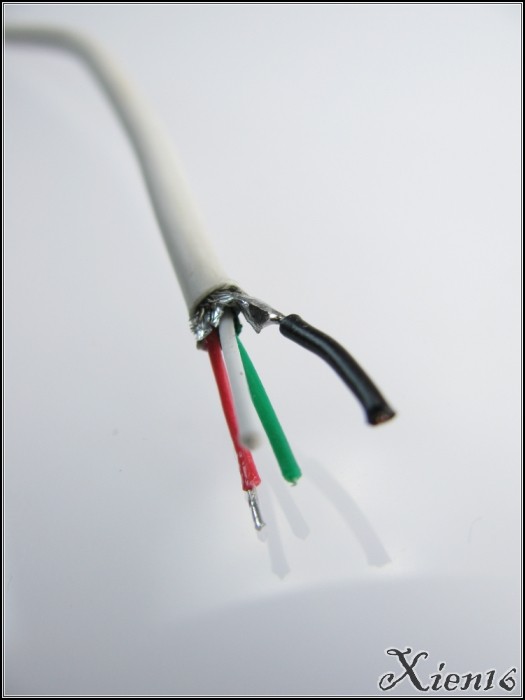

2. Abschirmung direkt an das schwarze 0V Kabel löten, was das schwarze Kabel dicker und etwas starr macht:


3. Abschirmung und das schwarze Kabel schon unten an ein gemeinsames Kabel löten.
Steckerseitig ist das am besten geeignet, da ihr so nur ein Kabel in den Pin crimpen müsst:

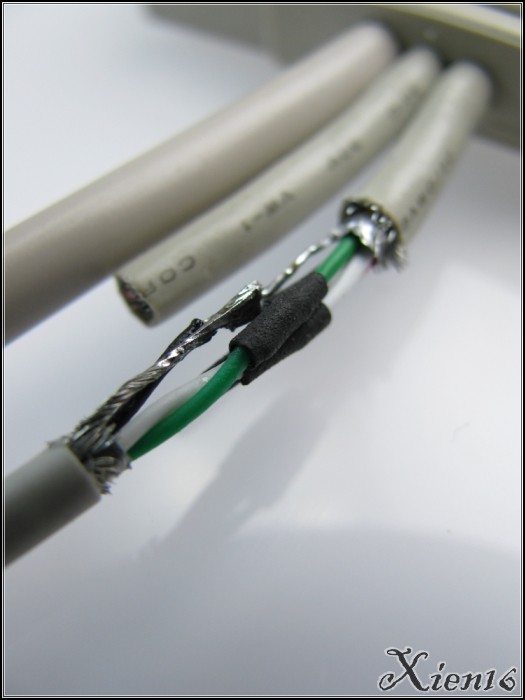

Wie ihr seht habe ich mich an der "Lötseite" für 2. entschieden:

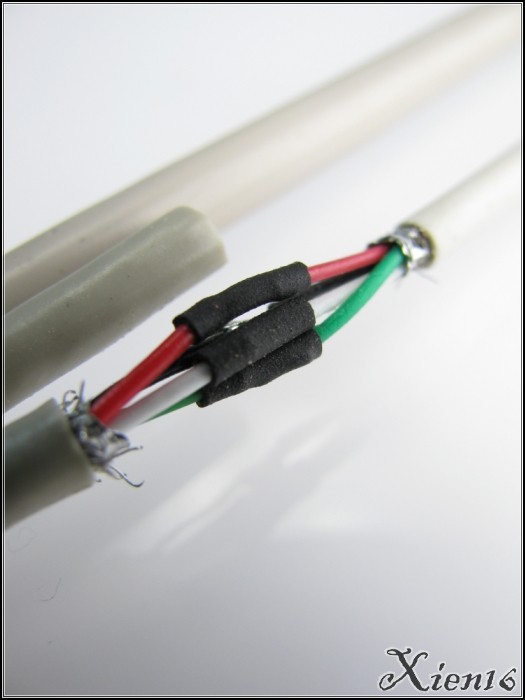

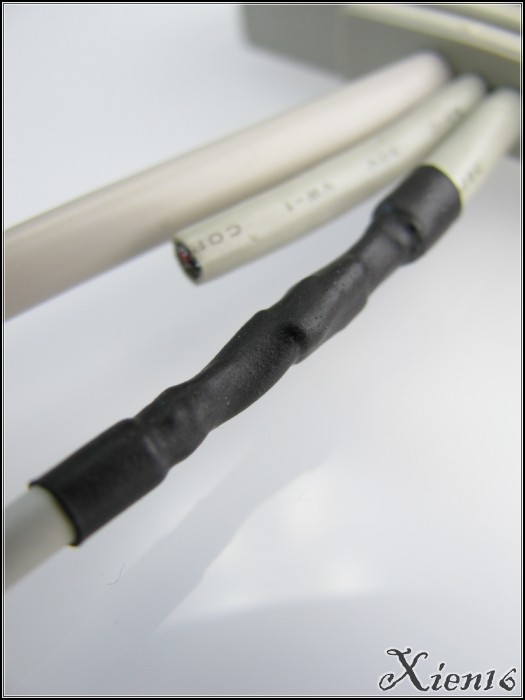

Natürlich müsst ihr hier sehr sauber schrumpfen, da bei einem Kurzschluss das Kabel unbrauchbar wird und sogar der USB-Port zerstört werden kann.
Beim Löten der Abschirmung müsst ihr aufpassen, die richtigen Adern zu erwischen.

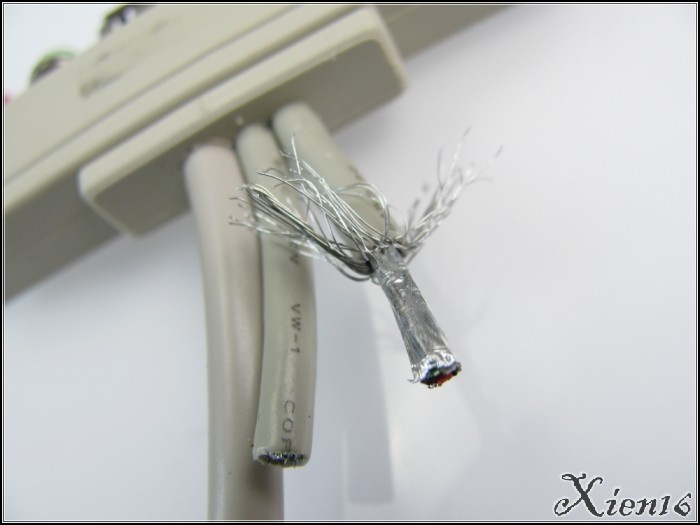

Bei diesem Kabel zum Beispiel waren nicht alle Drähte des Abschirmgeflechts lötbar...
Nur ein 6-Adriger Strang des ganzen Geflechts konnte verlötet werden. Diesen Strang müsst ihr natürlich finden, bevor Adern abgeschnitten werden


Danach am besten alle gecrimpten Pins in einen Schrumpfschlauch, damit ihr mit dem Sleeve ohne hängen zu bleiben über die Pins kommt.
Die Reihenfolge der Pins ist natürlich sehr wichtig.

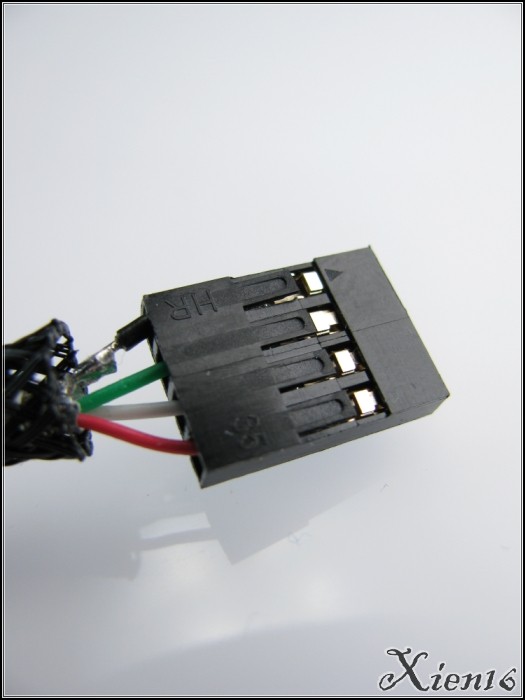

Zur Orientierung dient z.B. der neunte einsame Pin auf dem Mainboard und am Stecker der kleine Pfeil:

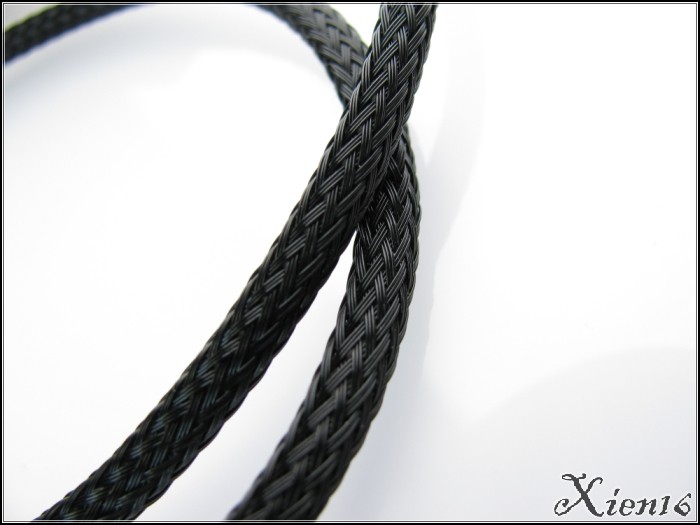

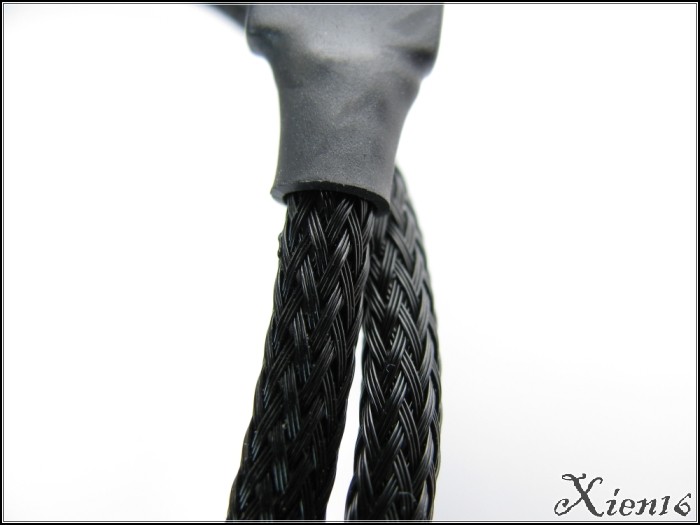

Ergebnis: Dank dem dünnen Kabel ist der Smallsleeve perfekt blickdicht...

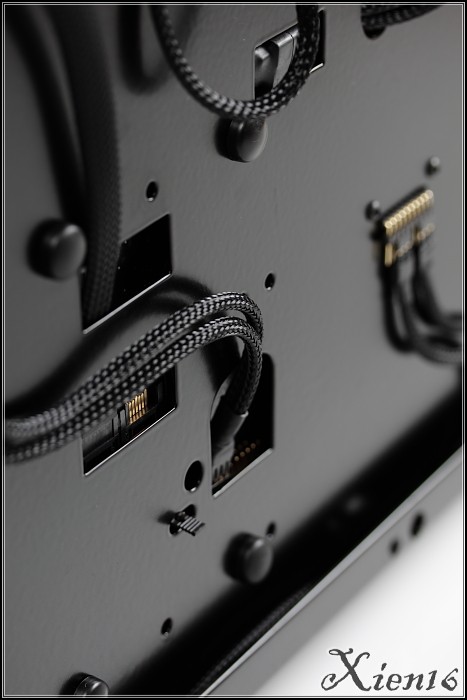

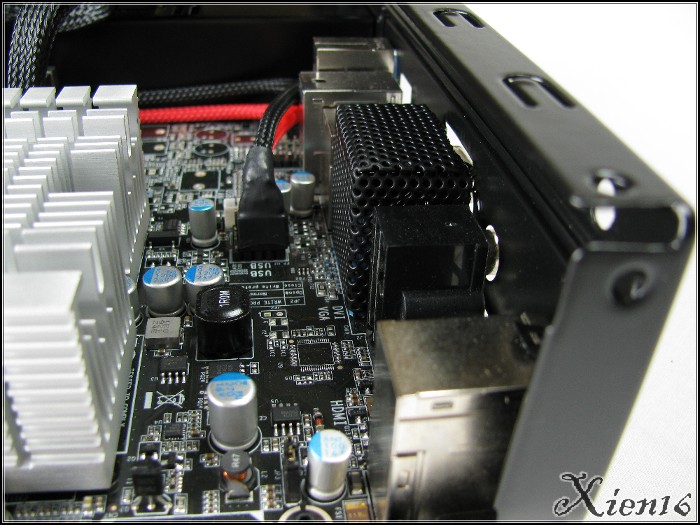

Zum Schluss noch ein paar Anwendungsbeispiele:


By Janik M.
