Sleeving Tutorial für Fortgeschrittene...

Problem: Die Schrumpfschläuche wollen einfach nie gleichmäßig auf einer Linie sein.
Lösung: Hoffentlich dieses Tutorial.

Die Kabel herstellen und vorbereiten:

Benötigt wird dazu Folgendes: Crimpzange, Pins, 0,5mm², 0,75mm² oder 1mm² Litze (wenn man die Wahl hat immer 0,75mm² mit möglichst dünner Isolation), Steckergehäuse
Für ATX, PCIe oder EPS (Mainboard, Grafikkarte oder CPU) benötigt man Mini Fit Pins und Stecker.

-> Wer die Kabel nicht selbst auf Maß machen will benötigt nur einen Pin Remover.

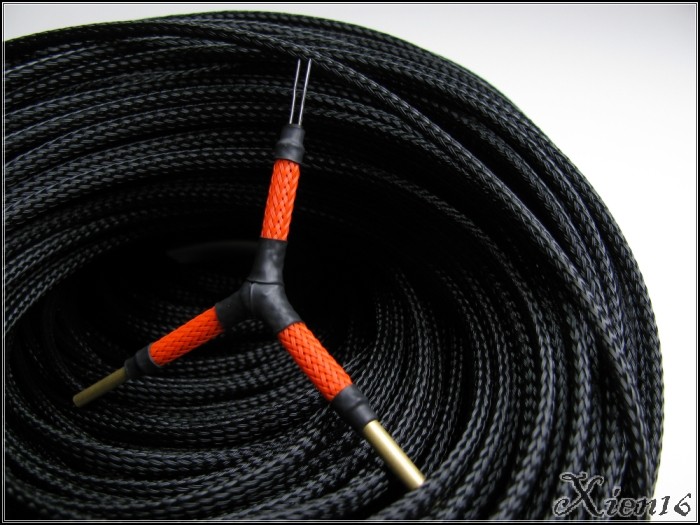

Besonders gut eignet sich dazu das Modell "Warndreieck" aus dem Hause Eigenbau:


Das Sleeven:

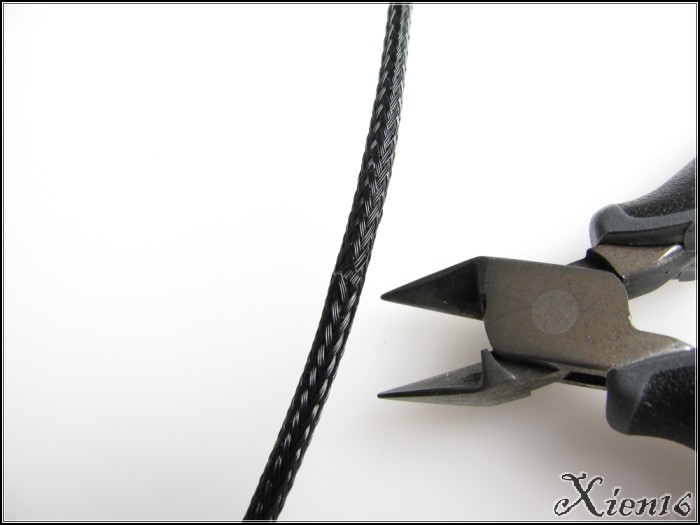

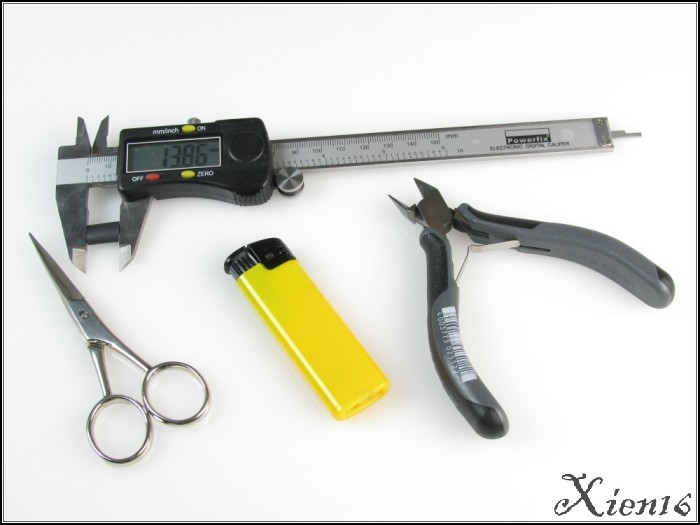

Wie immer benötige ich dazu meine kleine scharfe Schere, das Feuerzeug, das durch einen Defekt über eine Selbsthaltefunktion verfügt, einen superscharfen Seitenschneider von Knipex und natürlich mein uraltes Schrumpfschlauch-Norm-Modell, das wahrscheinlich unter einer Vakuumglocke, staubfrei in einem Klimaschrank bei konstanten 20°C aufbewahrt werden sollte:

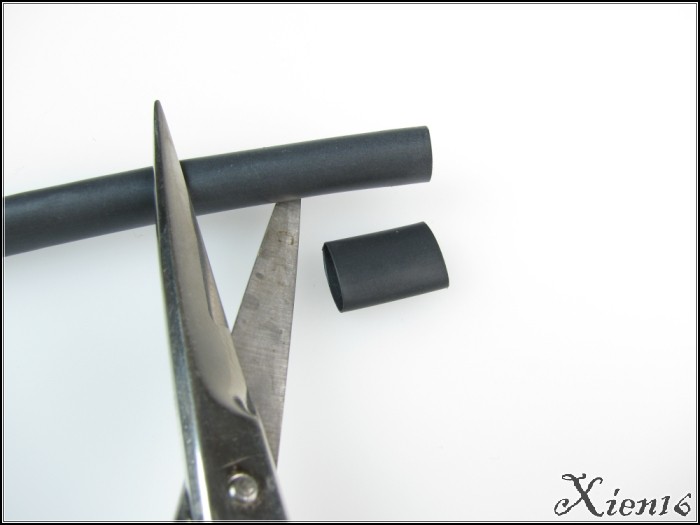

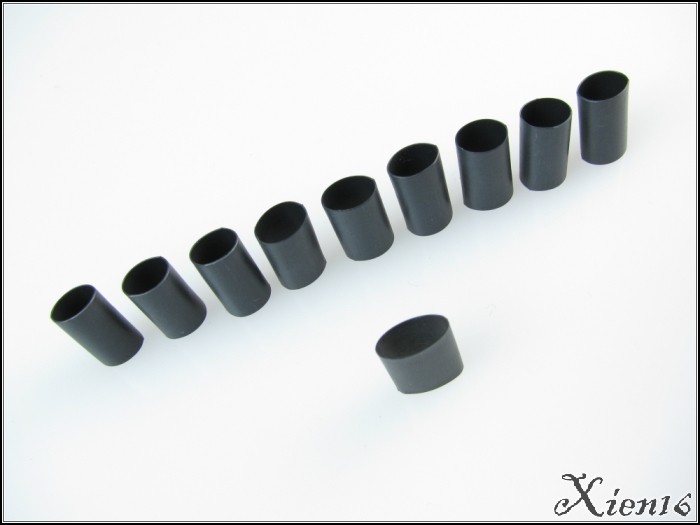

Zuerst nimmt man das Schrumpfschlauch Modell, hält es auf oder neben den neuen Schrumpfschlauch und schneidet einige neue Schrumpfschlauch Stücke mit der Schere möglichst rechtwinklig ab:


Wenn alle vom Muster ihren Auftrag erhalten haben gehts mit dem Sleeve weiter:


Das Kabel wird für die perfekte Sleevelänge jetzt in den Sleeve geschoben, bis nur noch genau so viel rausschaut, dass der Sleeve eben mit dem Stecker abschließt, wenn der Pin drin stecken würde.

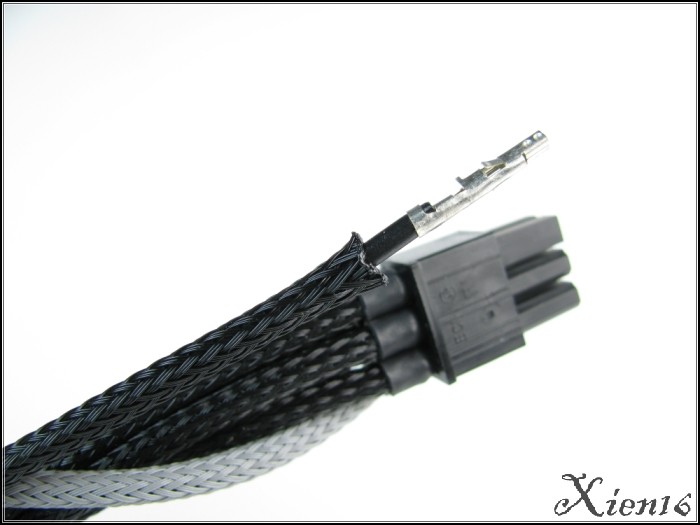

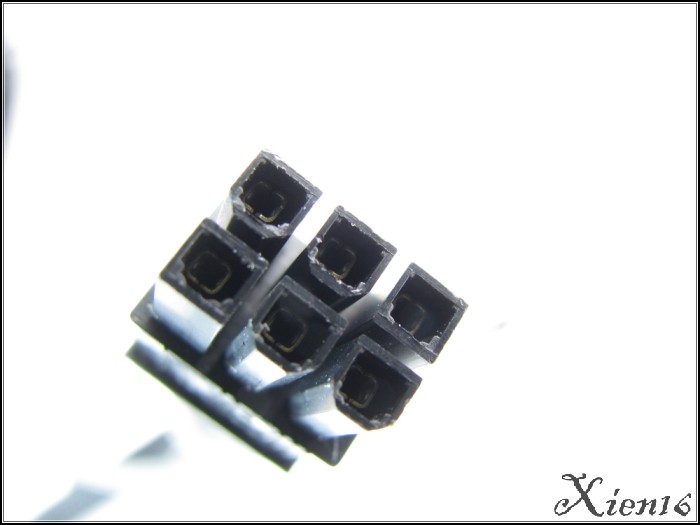

Dazu kann man das Kabel einfach neben einen bepinnten Stecker halten und von vorn reinschauen, dass der neue Pin genau auf der Höhe der alten Pins ist:


Hier sieht man, dass die Pins etwas nach hinten versetzt sind.

Da man jetzt den perfekten Startpunkt für den Sleeve gefunden hat hält man dieses Ende sehr stark fest und zieht den Sleeve dem Kabel entlang straff und hält ihn wieder kurz vorm zweiten Pin fest.
Nun muss man den Sleeve nur noch an dieser Stelle kurt vorm zweiten Pin festhalten.

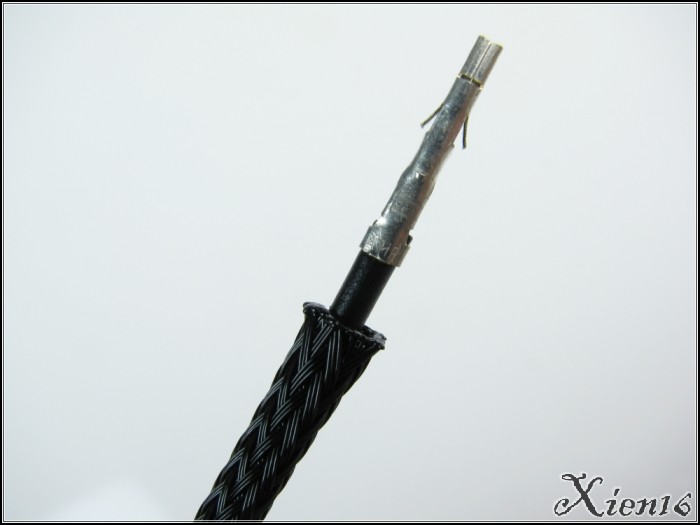

Um den zweiten Pin gut sehen zu können den Sleeve etwas weiten:


Jetzt muss der Sleeve in etwa an derselben Position, die man auf der anderen Seite des Kabels als Sleeveanfang festgelegt hat leicht eingeknipst werden. Ob es nun ein Millimeter zu lang oder zu kurz wird ist nicht so tragisch, da man durch stärkeres oder schwächeres Straffziehen später immer noch alles blickdicht bekommen kann.


Nachdem man das Kabel etwas zurückgezogen hat kann man den Sleeve an der angeknipsten Stelle ganz durchzwicken.
Nach jedem Schnitt muss das Sleeveende natürlich etwas angeschmolzen werden.

Bestandsaufnahme:

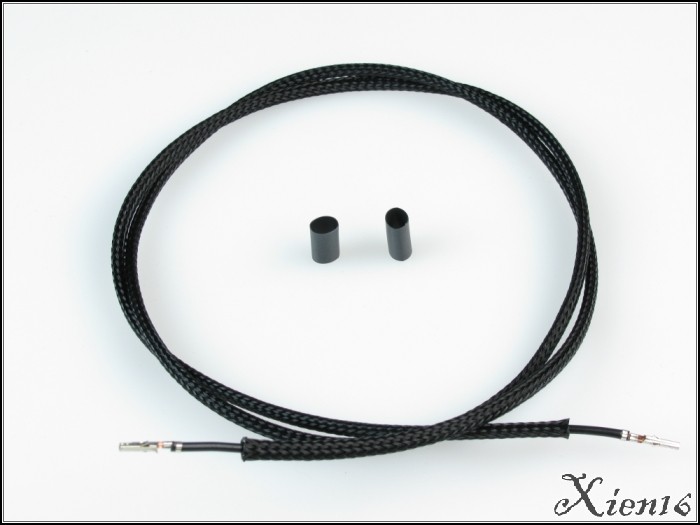

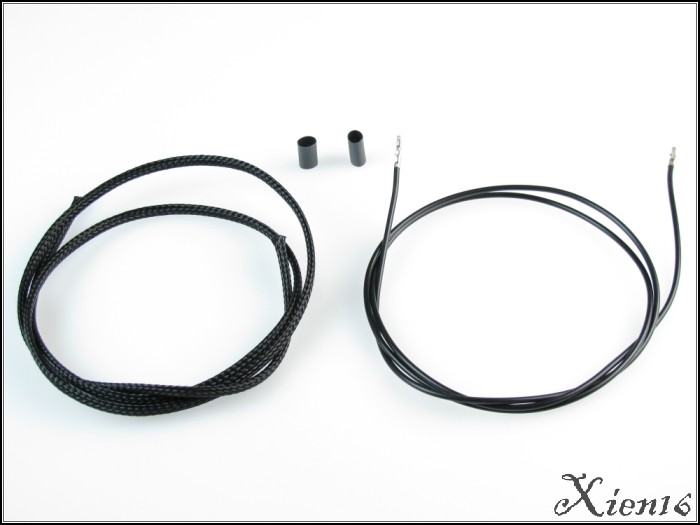

Jetzt hat man alles, was man zum Sleeven benötigt in exakt der richtigen Länge...

Das eigentliche Sleeven:

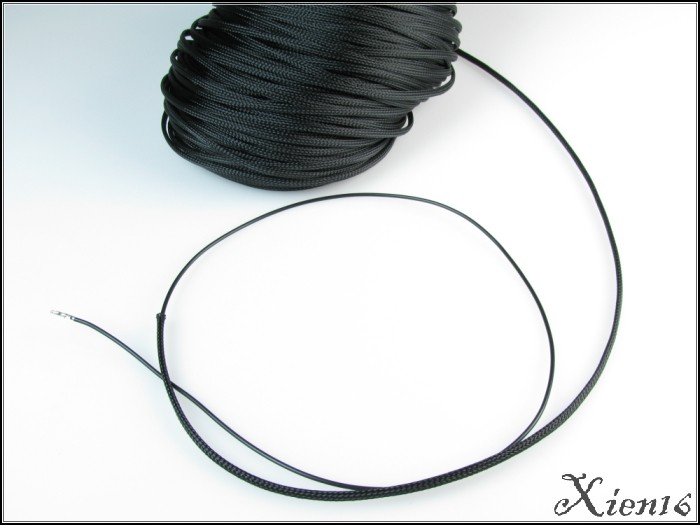

Kabel wieder in den Sleeve und man sieht sofort, dass der Sleeve ohne Spannung zu kurz ist:


Sleeve und Kabel müssen jetzt wieder exakt ausgerichtet werden: (Mithilfe eines bepinnten Steckers und natürlich erst nur an einem Pin)


Jetzt kommt der Schrumpfschlauch aufs Kabel:

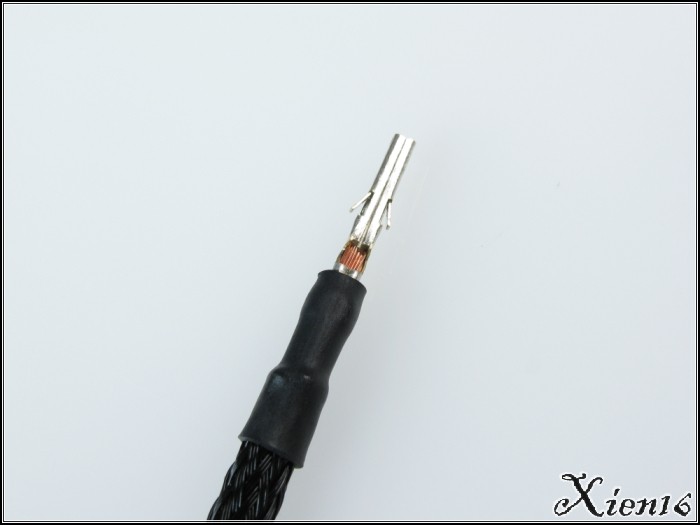

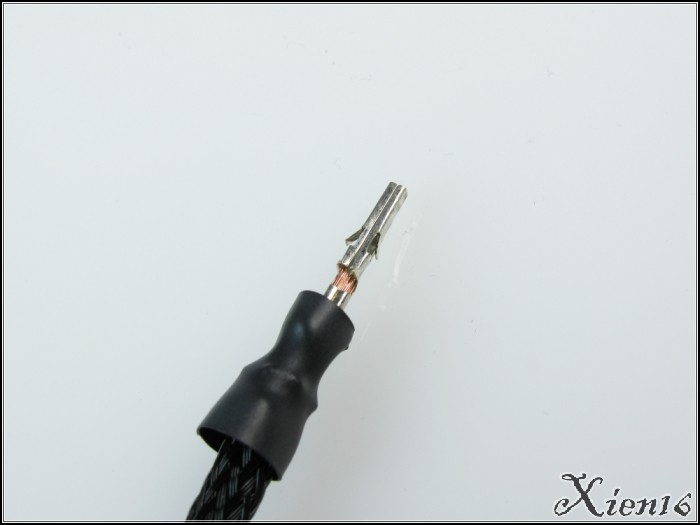

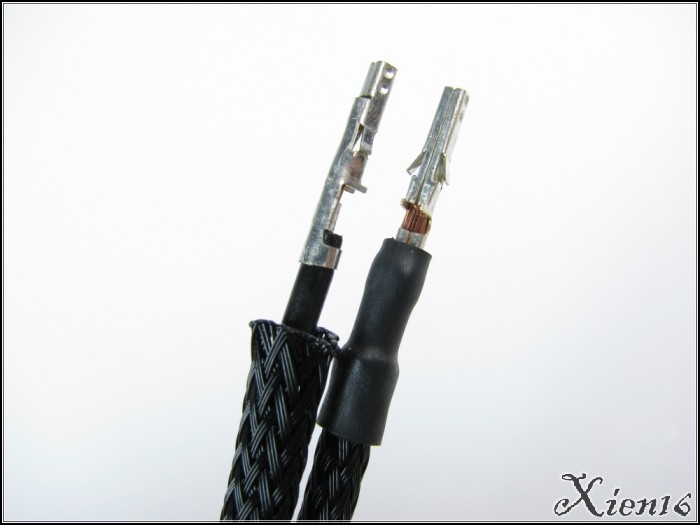

Der Schrumpfschlauch muss über die erste große Crimplasche des Pins (die, unter der die Isolierung gehalten wird),  aber nicht zu weit vor, sonst geht der Pin später nicht mehr in den Stecker.

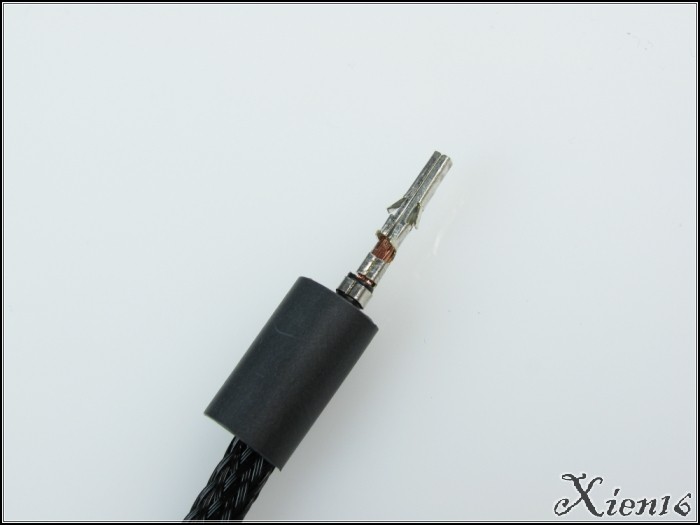

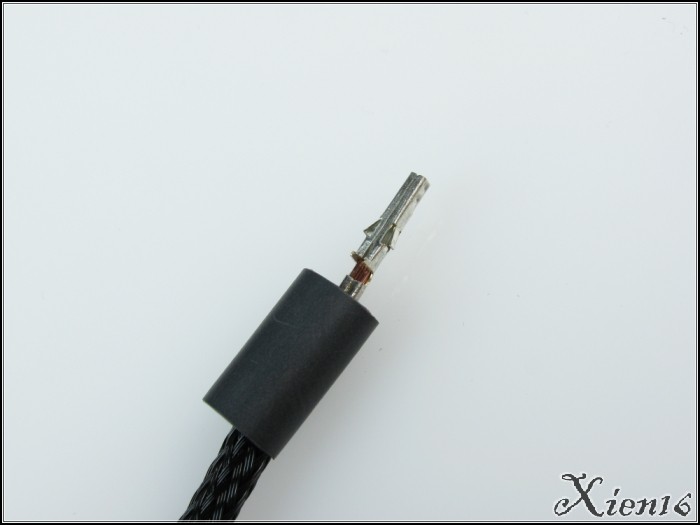

Schrumpfschlauchlänge über der ersten “Crimplasche”: ca. 1mm


Jetzt wird der Schrumpfschlauch zuerst einmal zu 30-50% testgeschrumpft.
Mit dem Feuerzeug ist es zwar eventuell am Anfang etwas schwierig festzustellen, wann man wieder vom Schrumpfschlauch weg muss um ihn nicht anzukokeln, mit der Zeit kommt aber Übung und weiss genau, wie lange man schrumpfen darf.

Ich nutze meist den unteren blauen Teil der Flamme wodurch man speziell bei weissen Schrumpfschläuchen braune Rußablagerungen vermeiden kann.


Um nach perfektem Ausrichten vollkommen geschrumpft zu werden:


Dieses erste fertige Muster muss nun einmal in den Stecker gesteckt werden um sicherzustellen, dass es so auch ohne Probleme eingepinnt werden kann. (eventuell vorne etwas erwärmen)
Nach erfolgreicher Probe kann man nun mit diesem Muster bei allen anderen Pins den Sleeve- und Schrumpfschlauch Abstand angleichen


Wie immer zuerst Testschrumpfen und genau Ausrichten:


Was natürlich schon von Anfang an klar war:

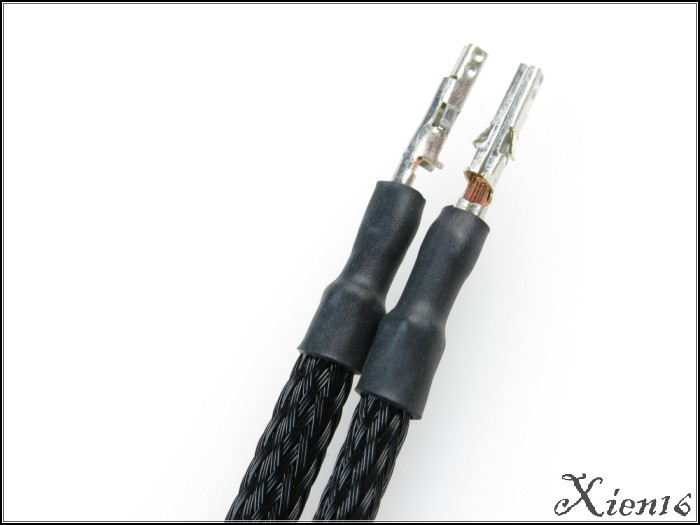

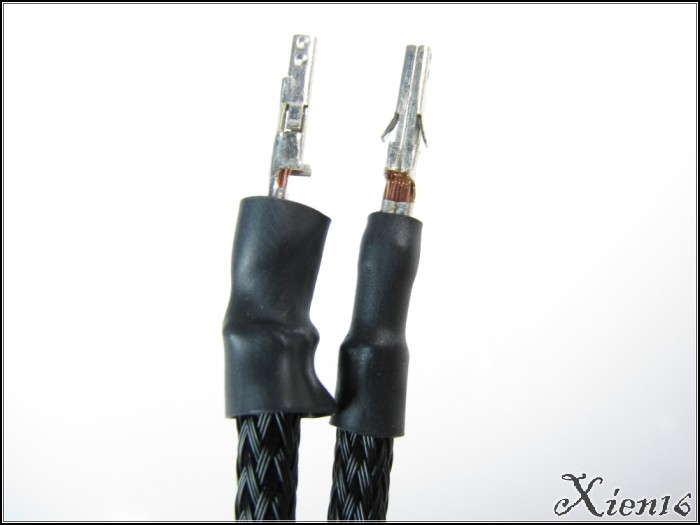

Durch den Vorführeffekt habe ich zwei verschieden lange Schrumpfschläuche erwischt.
Wenn das passiert - Schrumpfschlauch weg und neu machen!!!


Nur so erhält man absolut perfekte Ergebnisse.
Ungeduld wird hier mit unschönen und ungleichmäßigen Schrumpfschläuchen bestraft...
Je mehr Übung, desto seltener muss man Schrumpfschlauch neu schrumpfen ;)

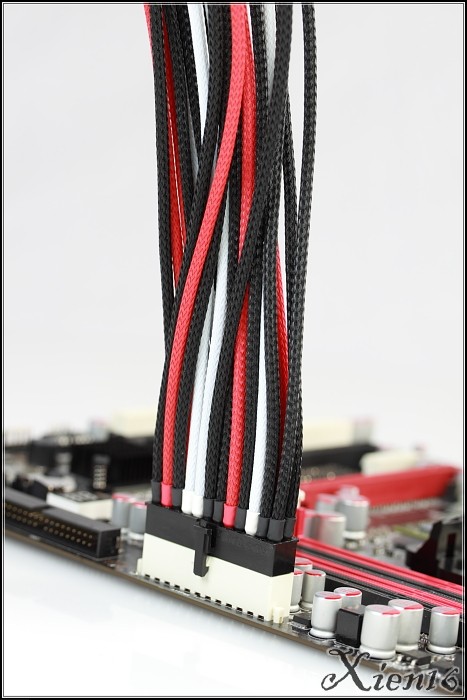

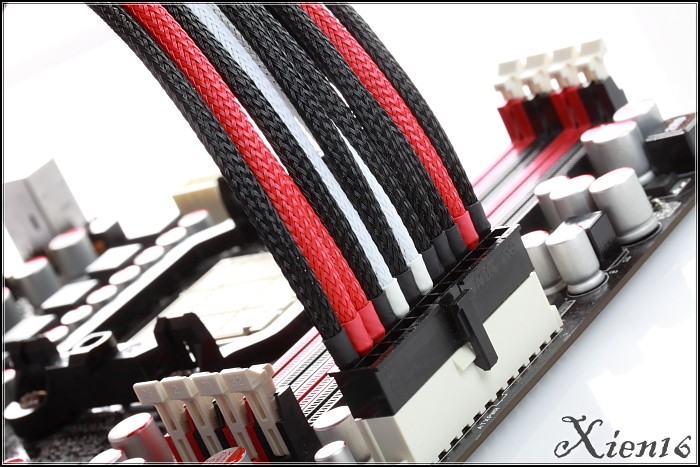

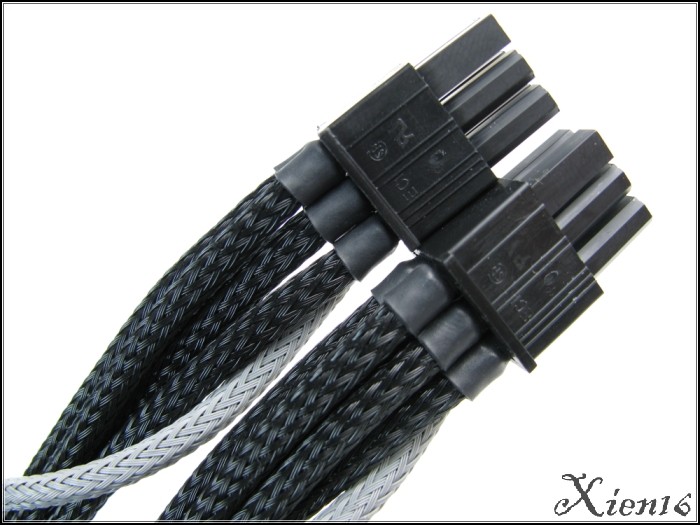

Spätestens nach dem dritten Vollsleeve System oder wenn ihr dieses Tutorial befolgt sollte es dann so aussehen:


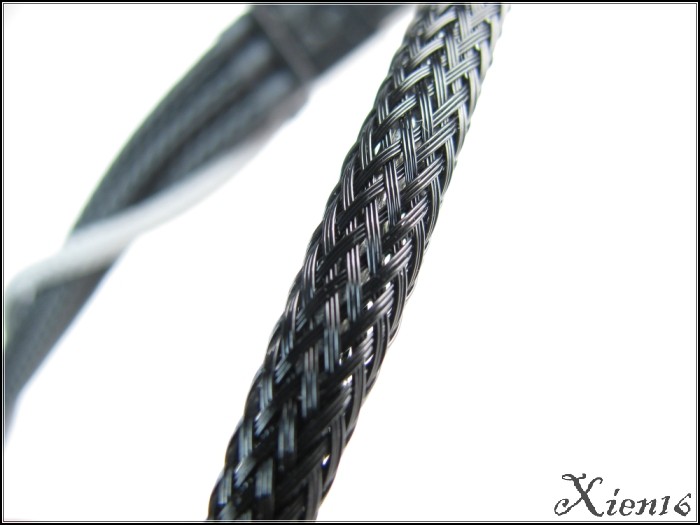

Maximale Spannung:


Und nun ab ans Werk und freut euch auf perfekte Ergebnisse :)

By Janik M.
