SATA Datenkabel kürzen

Problem: Das was uns die Industrie anbietet passt in der Länge nie richtig.
Lösung: Einfach selbst zurechtschneiden.

Grundlagen:

Zuerst müsst ihr wissen, wie ein SATA Datenkabel belegt ist:
GND | A+ | A- | GND | B- | B+ | GND

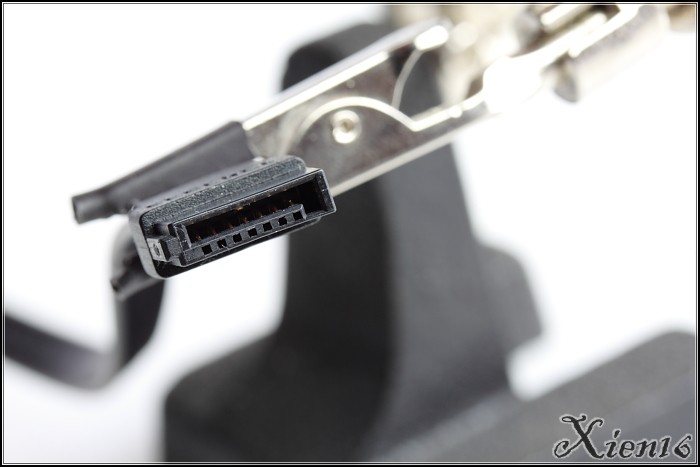

Es empfiehlt sich das “L” als Markierung zu nehmen.

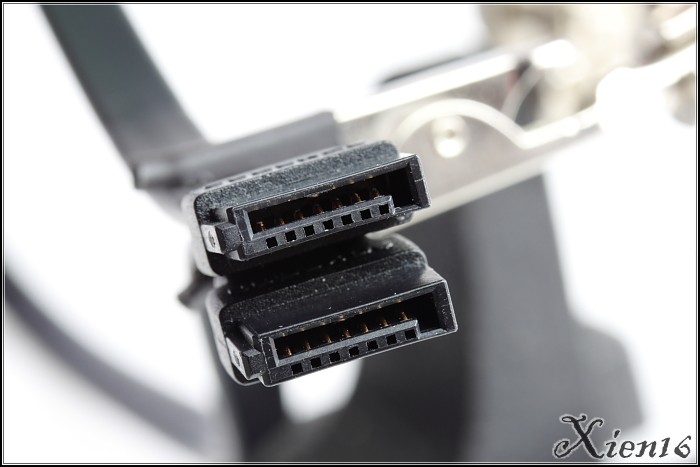

Wenn ihr beide Stecker übereinander legt (nicht das Kabel verdrehen) müssen beide “L” auf derselben Seite sein.


Jetzt gibt es zwei Möglichkeiten das Kabel zu kürzen.
Ich denke unterm Strich erfordern beide die gleichen handwerklichen Fähigkeiten.
Ihr könnt also die wählen, die euch am besser gefällt.


Version 1 - Das Kabel in der Mitte kürzen:

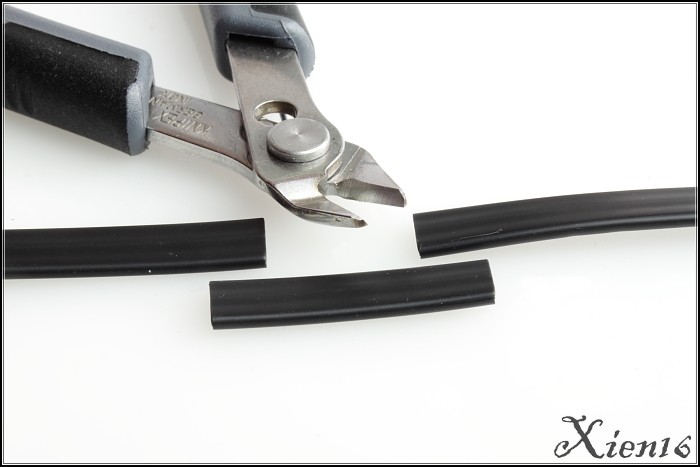

Zuerst muss das Kabel zweimal geschnitten werden um die gewünschte Länge zu erhalten.
Bitte darauf achten, dass das Kabel an dieser Stelle später keine großen Biegekräfte aushält:

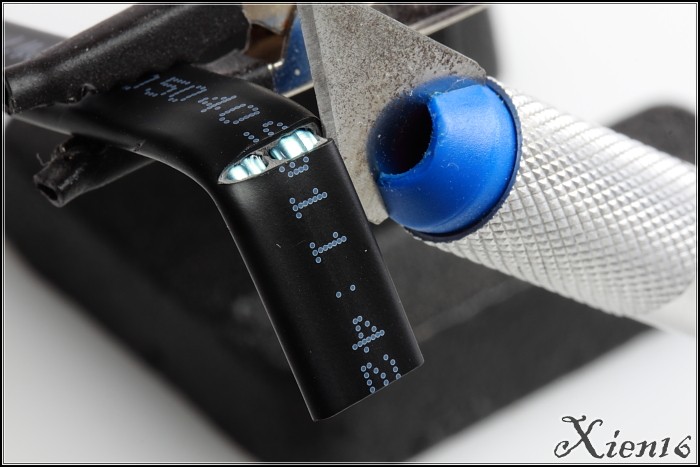

Jetzt muss der Mantel mit einem Skalpell vorsichtig entfernt werden.
Hier müsst ihr extrem vorsichtig sein um das Kabel darunter nicht zu verletzen.
Am besten geht es, wenn ihr das Kabel während dem Schneiden stark biegt (Schnitt öffnet sich).
In diesem Bild könnt ihr sehen, dass ich den letzten Rest nur abgerissen und nicht geschnitten habe:


Sollten Schirmungsreste übrig bleiben könnt ihr diese einfach abzupfen:

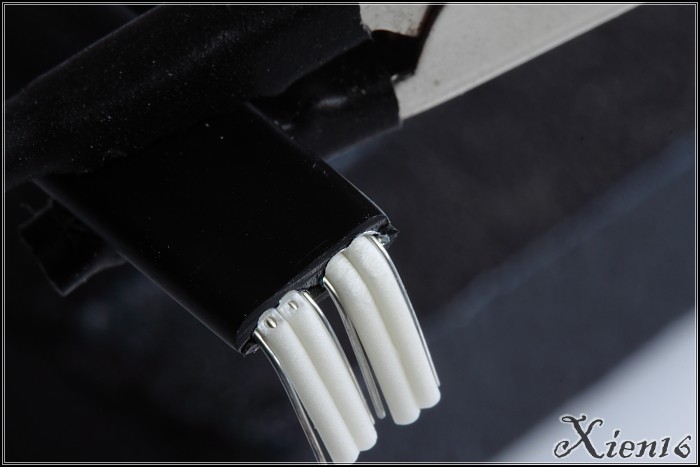

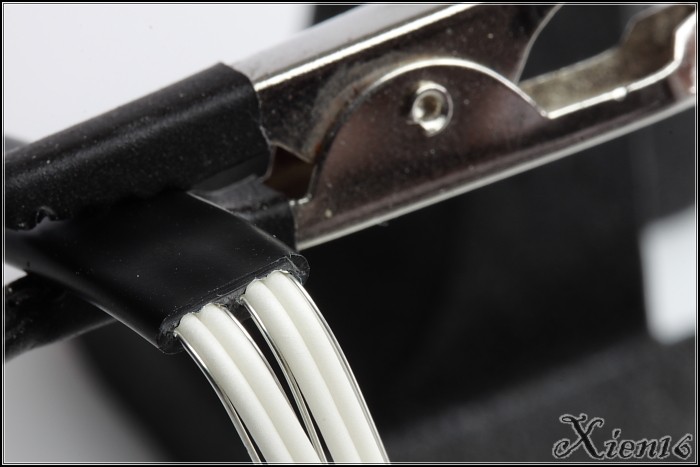

Wenn ihr gut aufgepasst habt sieht nach dem Schneiden die Isolation so aus:


Falls es wie unten aussieht müsst ihr es erneut machen. (das Kabel wird dadurch natürlich kürzer)


Die unisolierten Adern sind GND (drei oder vier Stück). Die anderen, isolierten Adern sind die vier Datenleitungen.

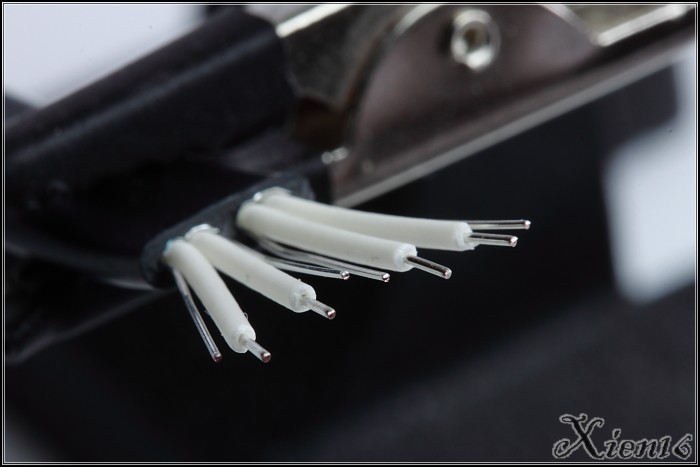

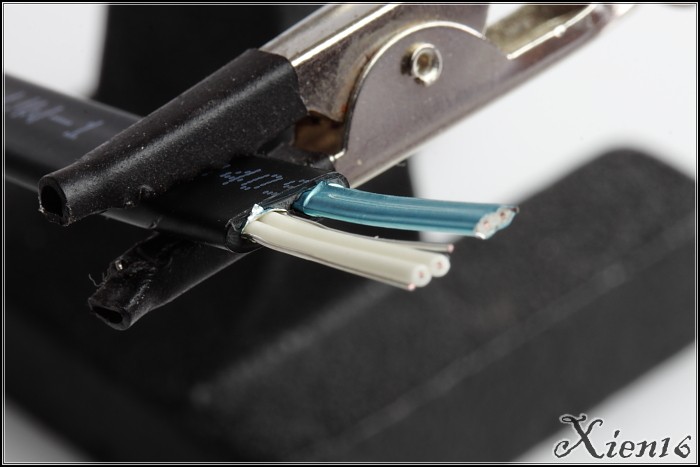

Jetzt müssen die Datenkabel abisoliert werden und auch hier müsst ihr vorsichtig sein um die Ader nicht zu verletzen:


Mit dem anderen Ende des SATA Kabels macht ihr genau dasselbe.


Um die Adern später wieder isolieren zu können müssen jetzt zwei Schrumpfschläuche auf das SATA Kabel geschoben werden.
Die Stücke sollten genau so lang sein, wie nach dem Verlöten die unummantelte Stelle.

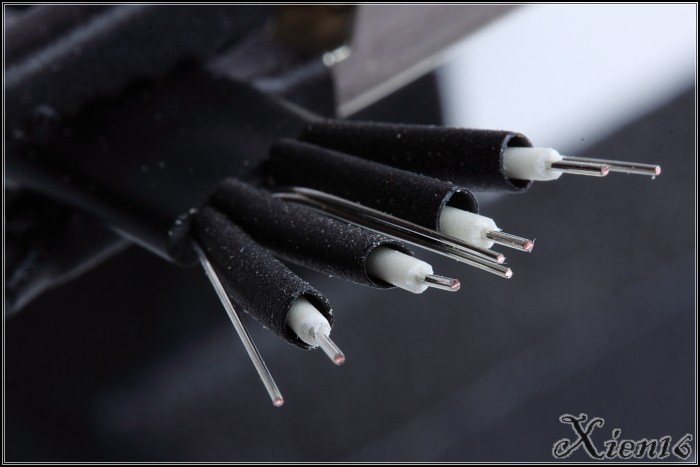

Zusätzlich müssen vier kleine Schrumpfschläuche auf je eines das Datenkabel:

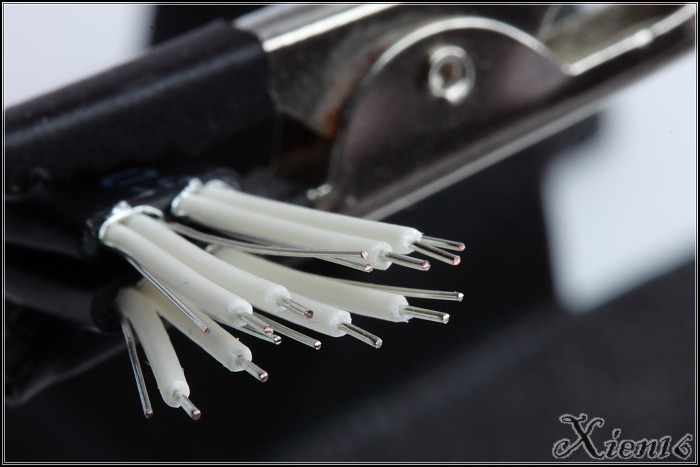

Die Reihenfolge der Pins muss jetzt noch einmal überprüft werden und dann könnt ihr sie auch schon verlöten:

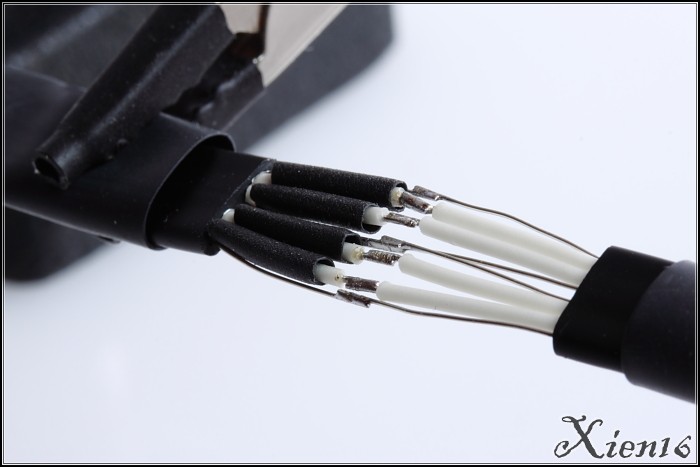

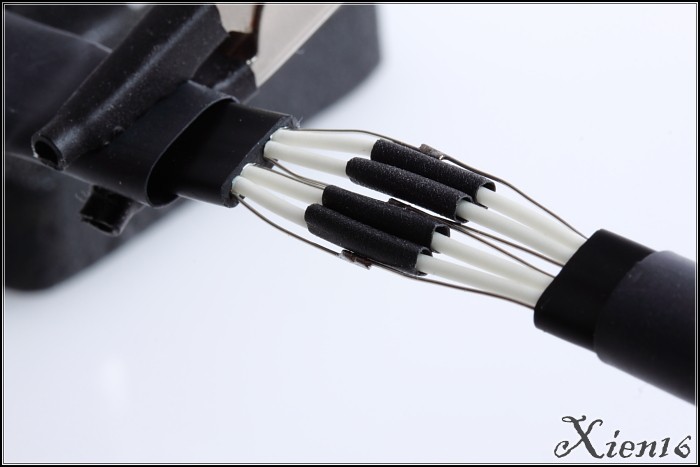

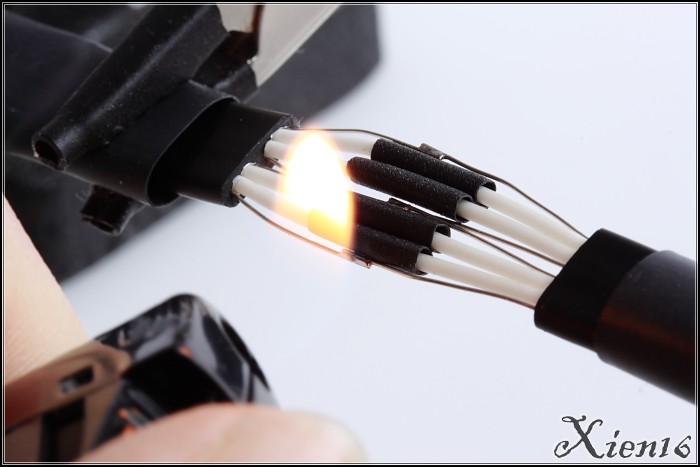

Jetzt werden die kleinen Schrumpfschläuche über die Lötstellen geschoben und geschrumpft:

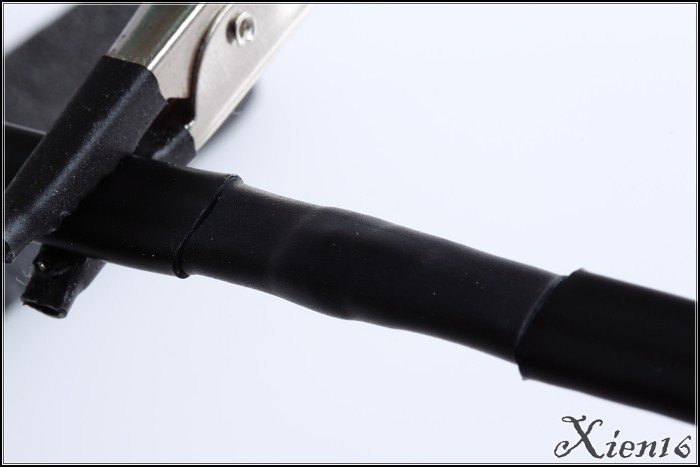

Nun könnt ihr die beiden großen Schrumpfschläuche über die Lötstelle ziehen.
Wenn sie nicht auf dem Mantel aufliegen sondern nur die Lücke ausfüllen wird das gesamte Kabel später nicht dicker:


Version 2 - Das Kabel an einem Ende kürzen:

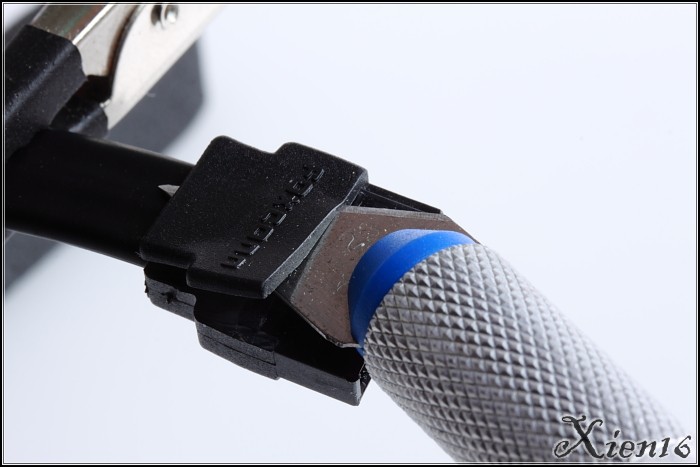

Zuerst such ihr euch einen Stecker aus und schält das gegossene Plastik mit einem Skalpell ab:


Ihr solltet nicht ins Kabel schneiden und  vor allem auch nicht in die eigenen Finger.

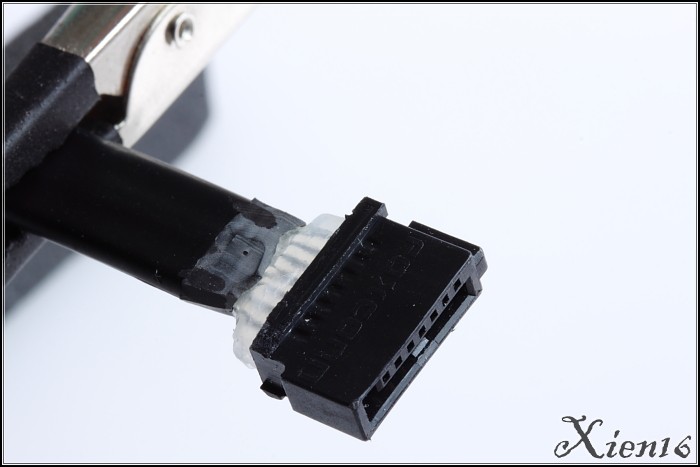

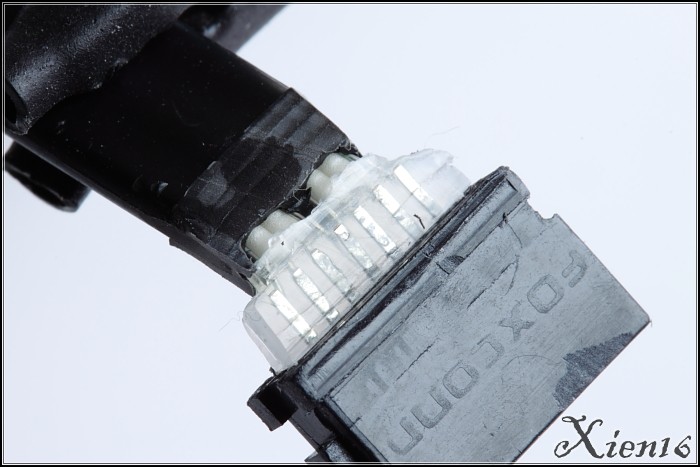

Nachdem ihr alles erfolgreich abgeschält habt, seht ihr die oft gecrimpten und manchmal gelöteten Kontakte.
Diese sind allerdings noch in transparentem Plastik vergossen:


Schneidet alle Adern direkt hinter den Crimp- oder Lötstellen ab und schneidet vorsichtig das transparente Plastik heraus.
Vorsicht mit den Kontakten!!! Wenn man an ihnen zieht können sie leicht aus dem Stecker rutschen.

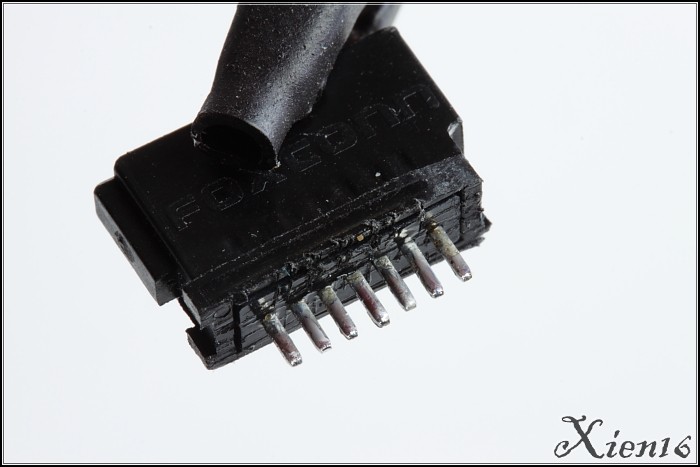

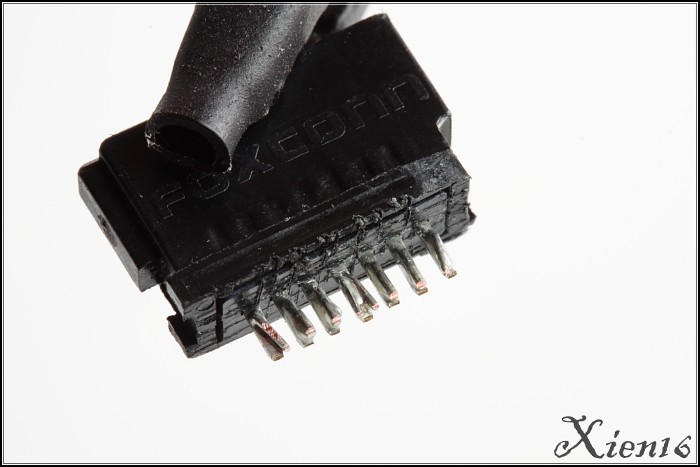

Wenn alle Plastikreste entfernt sind könnt ihr die Pins mit dem Lötkolben reinigen:


Das Kabel könnt ihr jetzt wieder so kurzen, dass es noch über die Lötpins am Stecker ragt.
Isoliert es wie oben erklärt ab, schiebt zwei kurze Schrumpfschläuche darüber und überprüft die Reihenfolge der Pins.

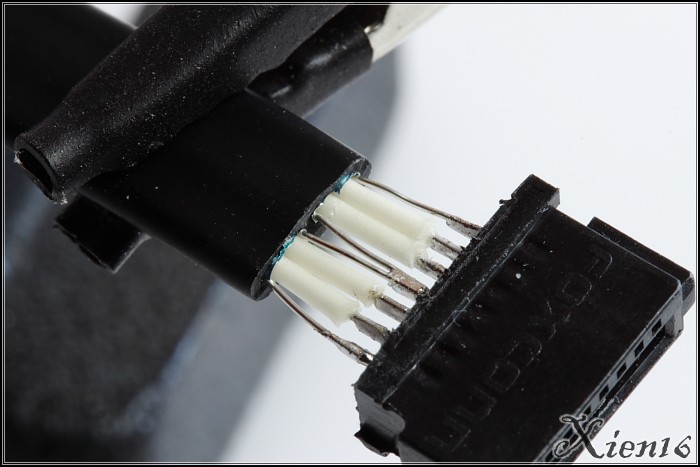

Beim Löten müsst ihr darauf achten, dass die Adern sich nicht berühren:


Schiebt und schrumpft jetzt die zwei kleinen Schrumpfschläuche nacheinander auf die unummantelte Stelle.

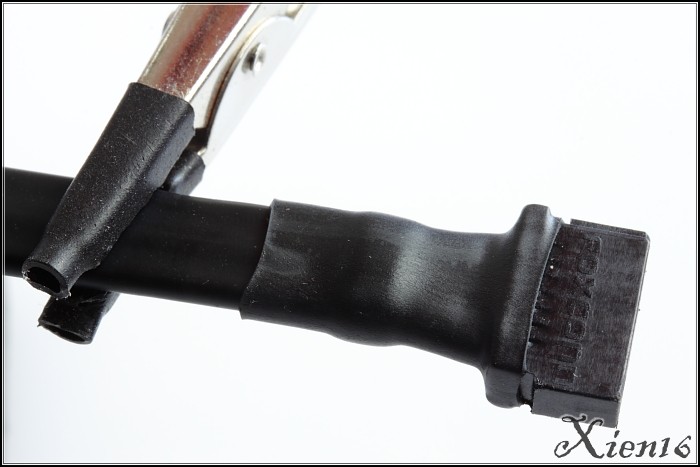

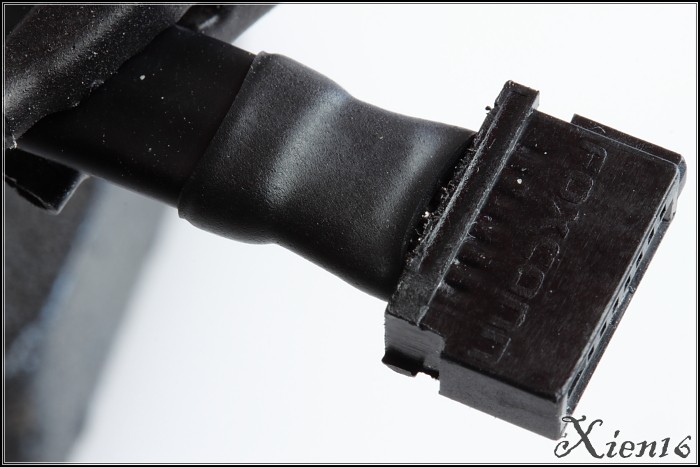

Danach kommt noch ein größerer darüber, der auch etwas über den Stecker geht:


Wenn der Schrumpfschlauch bei euch auch zu lang ist (wie hier) könnt ihr es ja einfach nochmal mit einem neuen machen...

Beispiele:


Dieses Kabel ist nicht nur gekürzt, sondern wurde zusätzlich noch gebogen.
Das schafft man bei diesen flachen SATA Kabeln natürlich nur indem man das Kabel abschneidet, biegt und wieder verlötet.

Hier ist das Kabel verbaut:


In den letzten Tagen habe ich für das oben gezeigte System noch ein Kabel für die SSD gemacht.
Wenn es fertig ist werde ich auch davon noch Bilder hochladen.

Und jetzt viel Spaß mit perfekt abgelängten Kabeln

By Janik M.
