SATA-Platinen

SATA-Platinen
Nichts Besseres, wenn man Ordnung schaffen will...

Ich habe mich mal wieder Wochenlang, Abend für Abend an Eagle gesetzt.

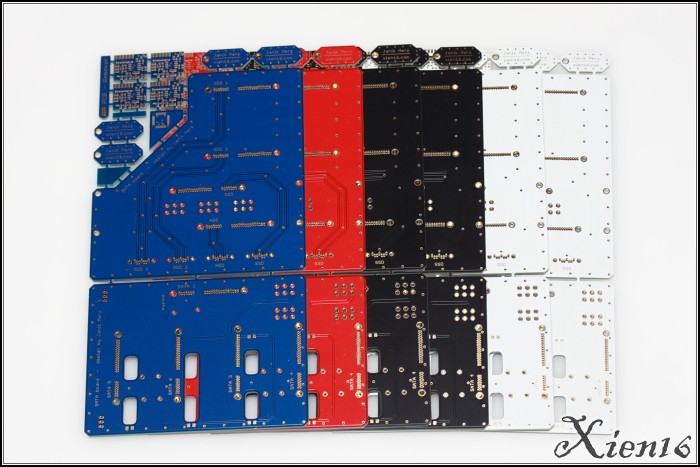

Das Ergebnis sind diese perfekt hergestellten Platinen:

PCB gam-file s 1

Doch wozu sind diese Platinen überhaupt?

Sobald man mehrere Festplatten oder Laufwerke in einem PC hat fangen die Probleme mit der Stromversorgung an.
Man kann zwar problemlos mit Kabeln von Festplatte zu Festplatte oder direkt vom Netzteil zu jeder einzelnen Festplatte gehen, es sieht dann aber schnell vollgestopft und unaufgeräumt aus.

Mein Lösungsansatz zu diesem Problem war eine Platine, die man auch als Adapter bezeichnen könnte.
In Hot-Swap Festplattenkäfigen sind diese Platinen zwar schon Standard, für meine Festplattenanzahl gab es aber entweder kein passendes Produkt oder es war absolut überteuert.

Wenige Tage nach der Auftragserteilung konnte ich wieder einmal die Qualität bewundern:

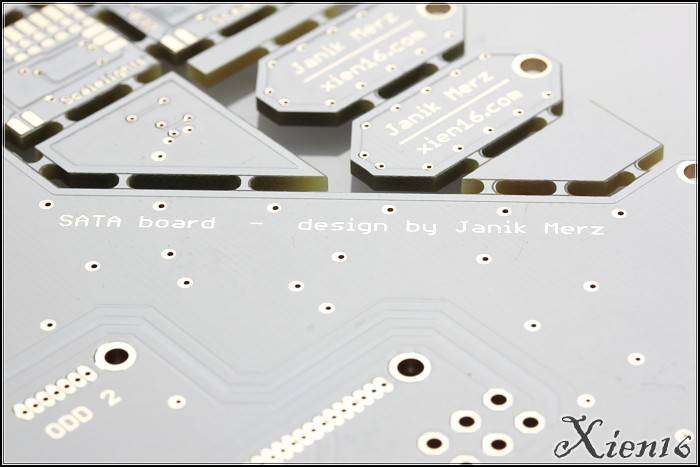

PCB gam-file s 2

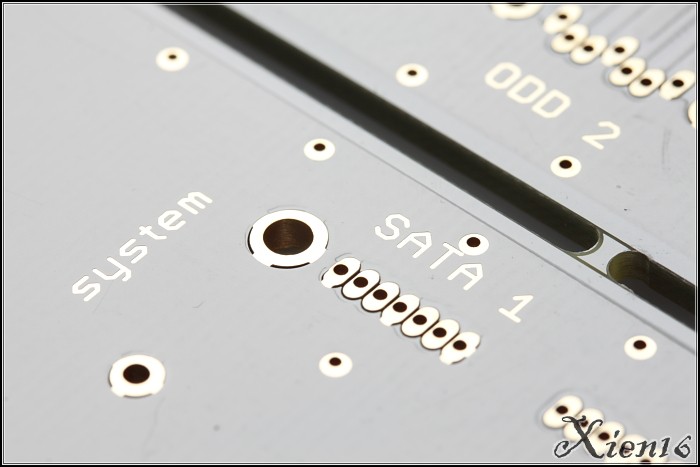

PCB gam-file s 3
PCB gam-file s 4

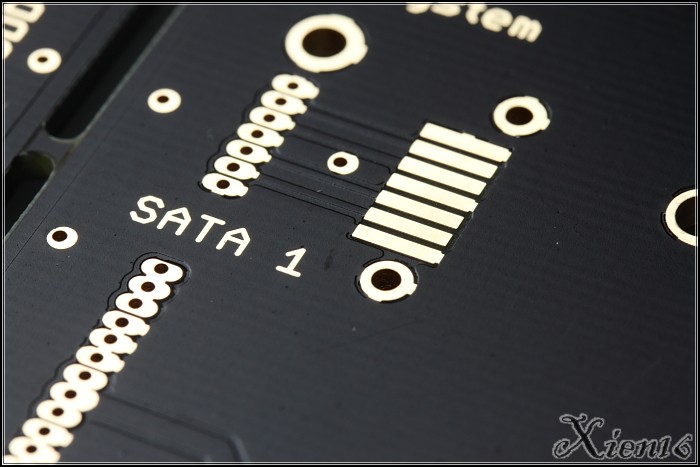

PCB gam-file s 5
PCB gam-file s 6

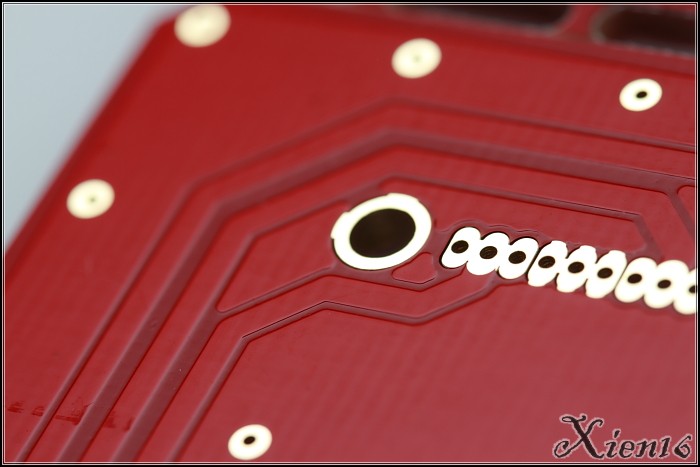

PCB gam-file s 7
PCB gam-file s 8

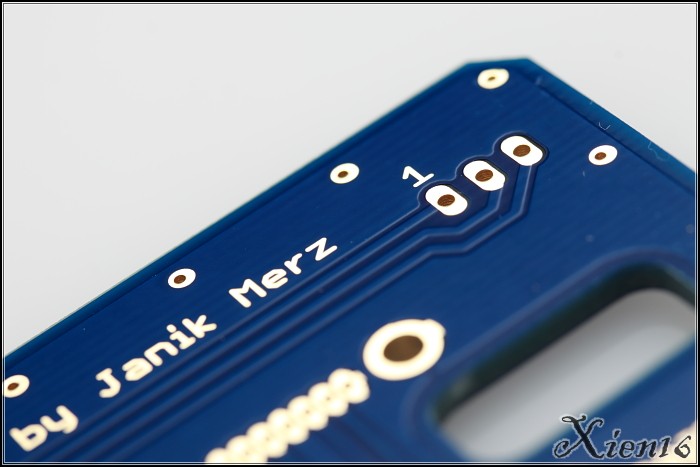

PCB gam-file s 9

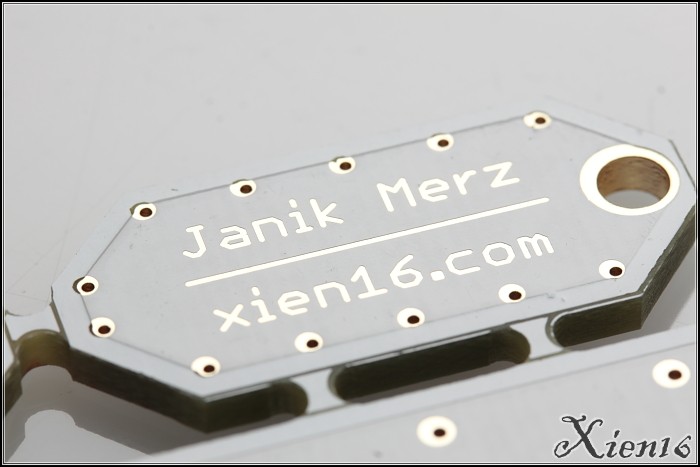

Da noch etwas Platz auf der Platine war konnte ich ein par Schlüsselanhänger machen lassen:


PCB gam-file s 10

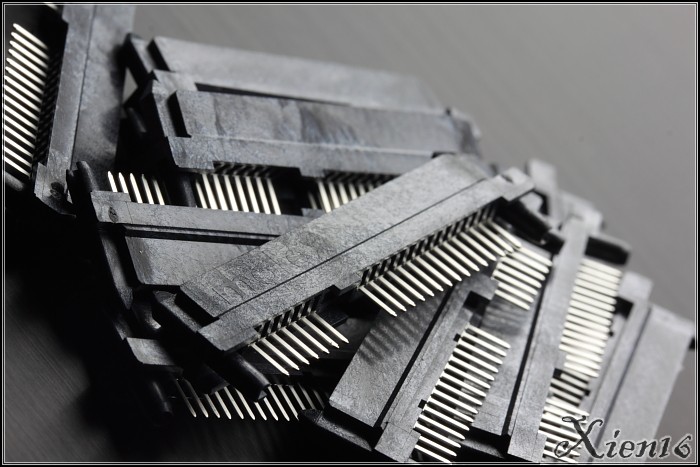

Mit den passenden Steckern habe ich dann die erste Platine bestücken:


SATA PCB s 1

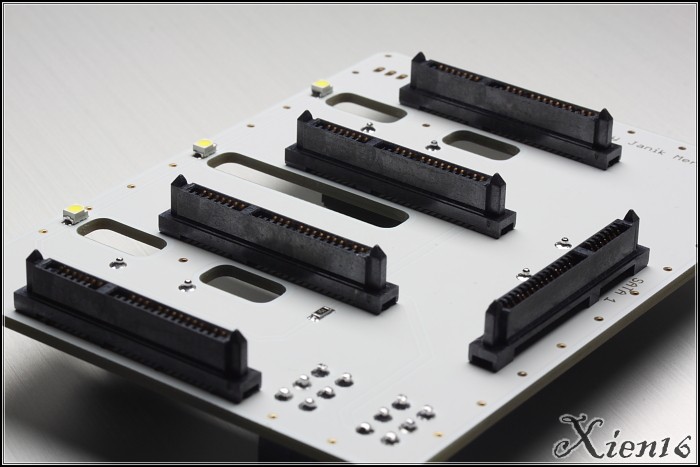

SATA-Board s 1

Die Funktion ist recht simpel:
Die Platine wird von hinten an den Strom- und Datenanschluss der Festplatten gesteckt.
Jede Datenleitung wird 1:1 unverändert nach hinten auf eine SATA-Daten Buchse gelegt.
Jeweils zwei beziehungsweise drei Festplatten liegen mit ihren Stromanschlüssen auf einer 6-Pol ATX Buchse.
Sobald diese beiden ATX Buchsen Strom vom Netzteil bekommen und alle Datenleitungen mit dem Mainboard verbunden sind, laufen alle Festplatten.

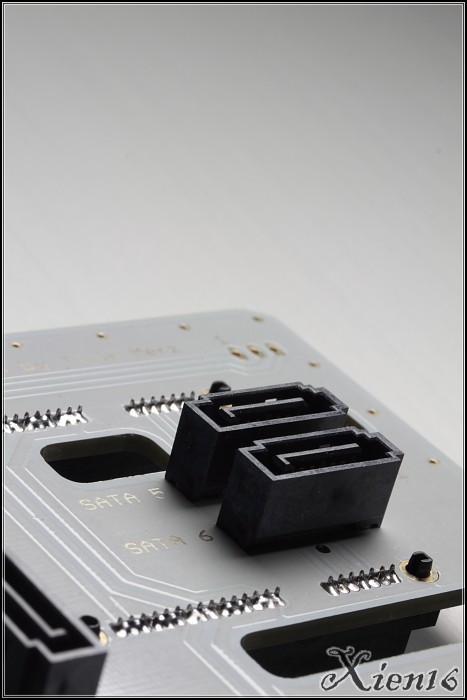

SATA-Board s 2
SATA-Board s 3

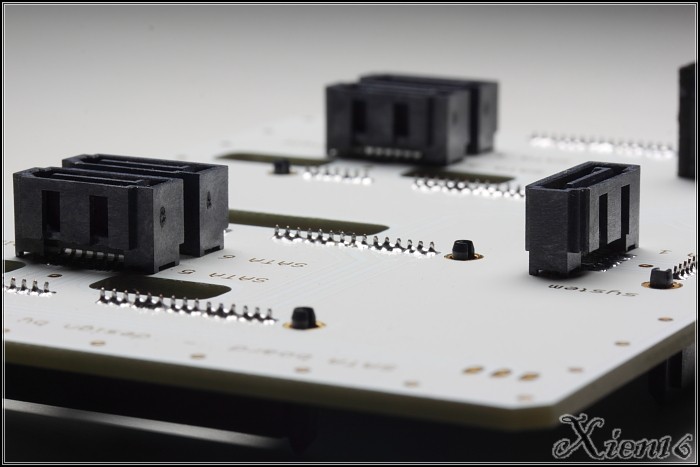

SATA-Board s 4

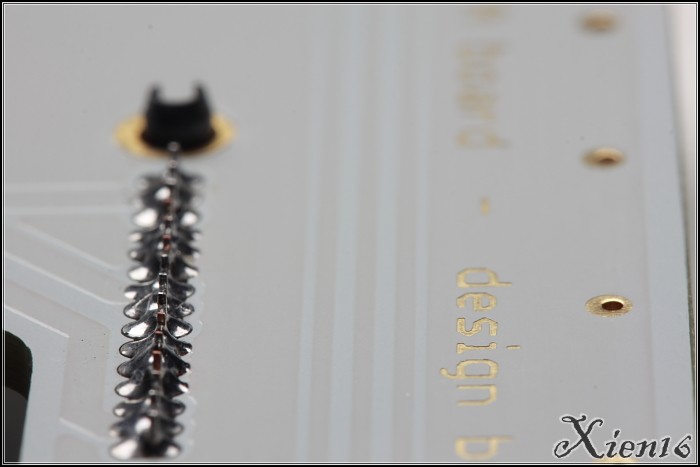

SATA-Board s 7

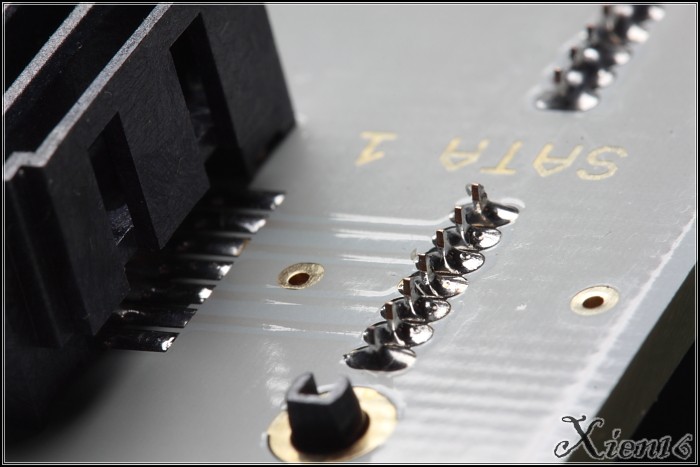

SATA-Board s 5

Mission Beendet - die Lösung für mein SATA Problem ist endlich fertig



By Janik M.
