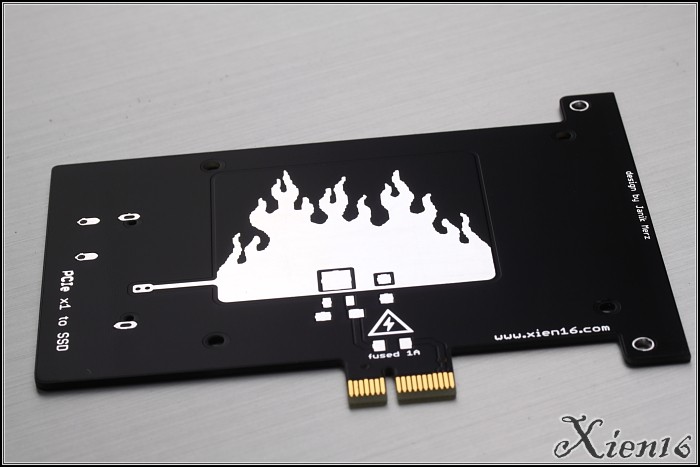

PCIe-SSD-Platinen

Die Idee zu dieser Platine kommt von meinem Fileserver.
Ich habe mir überlegt, wo ich eine SSD ohne viel Aufwand am besten unterbringen kann.

Ein komplettes Layout zu erstellen war zwar auch viel Aufwand aber jetzt muss ich immerhin keine Stromkabel mehr verlegen, das Datenkabel darf auch extrem kurz sein und man sieht die schöne SSD sofort.

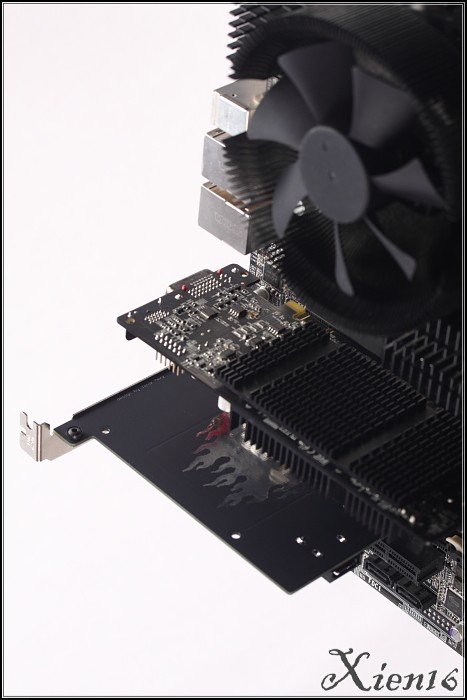

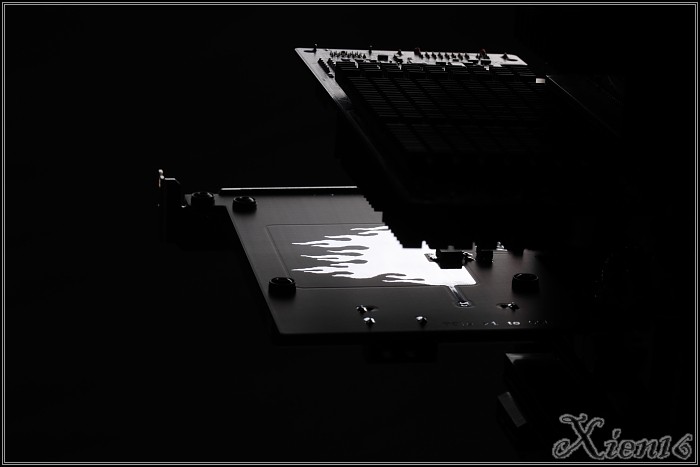

Leider passt die Platine nur in sehr wenige Systeme, da sie liegend montiert wird.

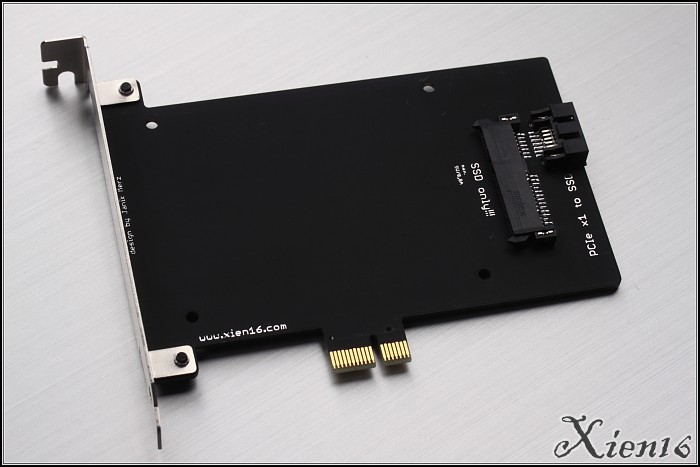

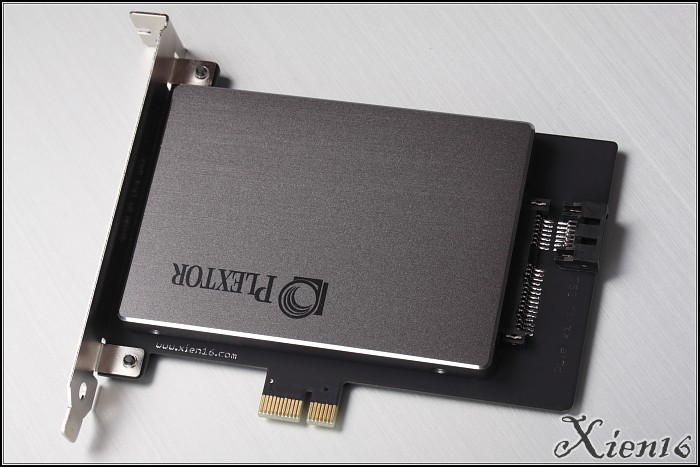

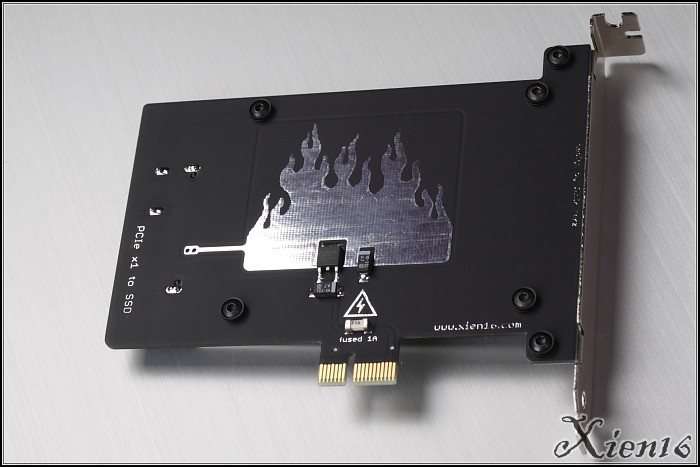

Die Lösung: Eigentlich genau das selbe nur dieses mal stehend mit einer Slotblende:

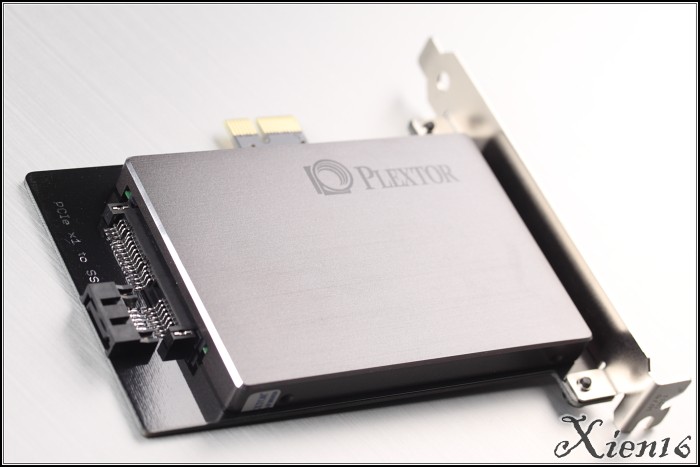

Fertig bestückt:

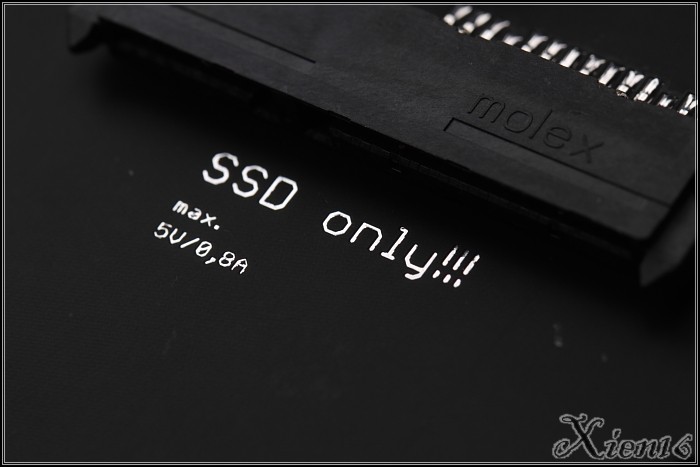

Bei den meisten SSDs wird 5V und 1A für die Versorgungsspannung angegeben.
Der reale Stromverbrauch steht aber meist im Handbuch und liegt bei neuen SSDs unter 0,3A...

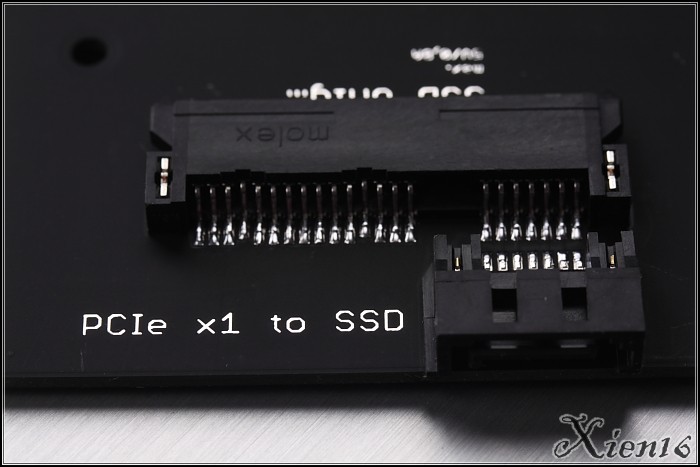

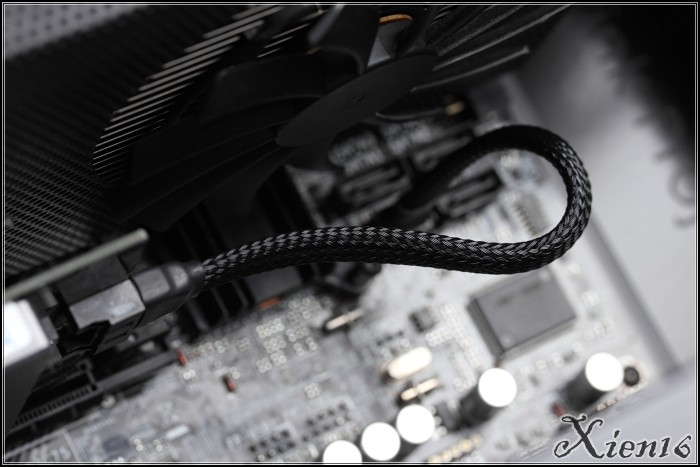

Die SATA Anschlüsse liegen direkt beieinander. Somit sind weiterhin maximale Übertragungsraten ermöglicht:

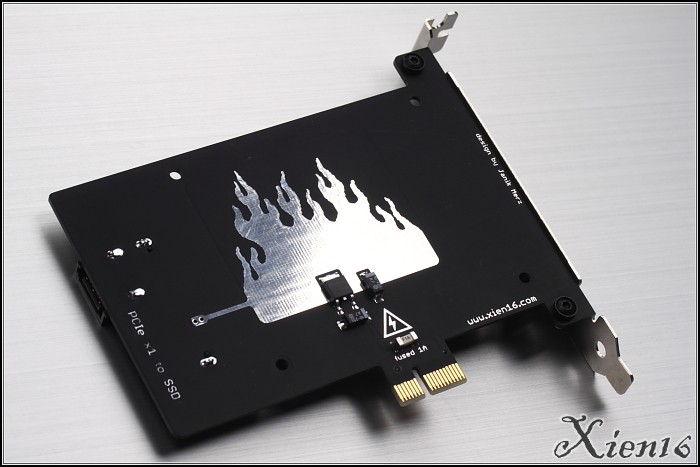

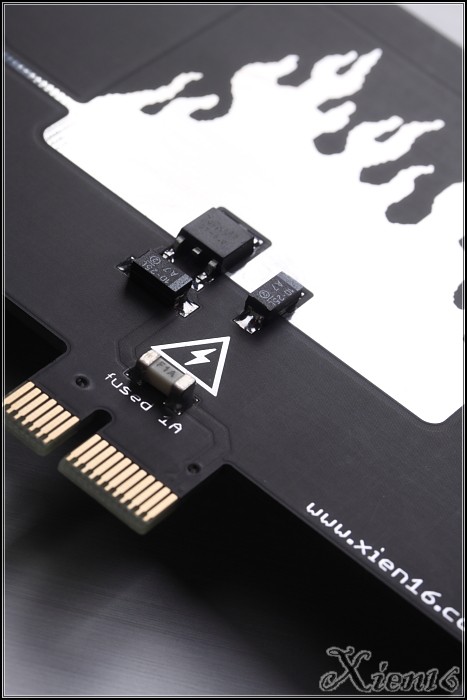

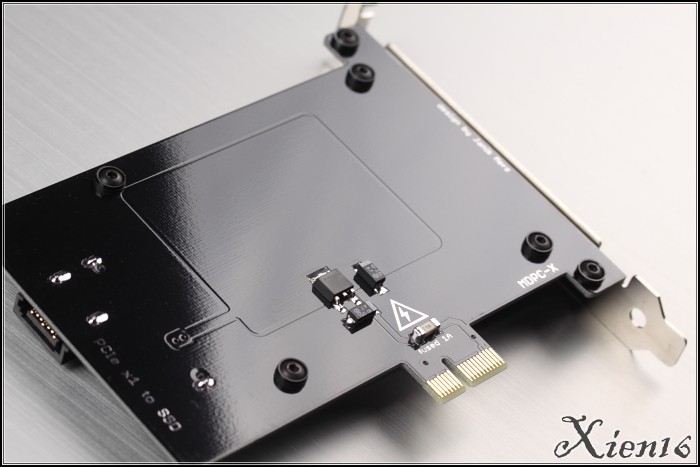

Der Spannungsregler hat eine große Kühlfläche und ist zusätzlich durch eine Sicherung abgesichert:

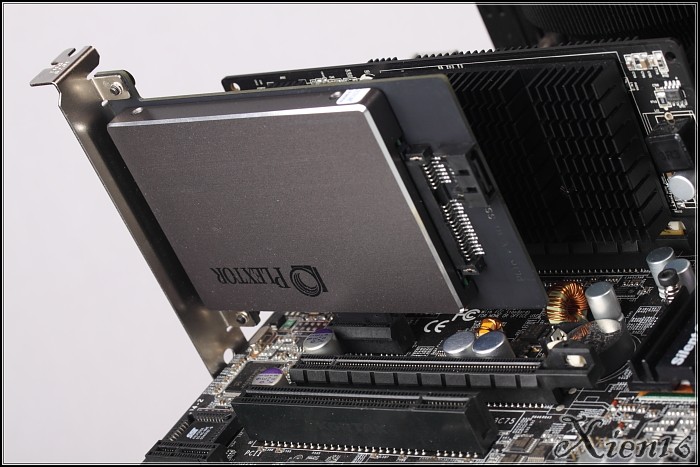

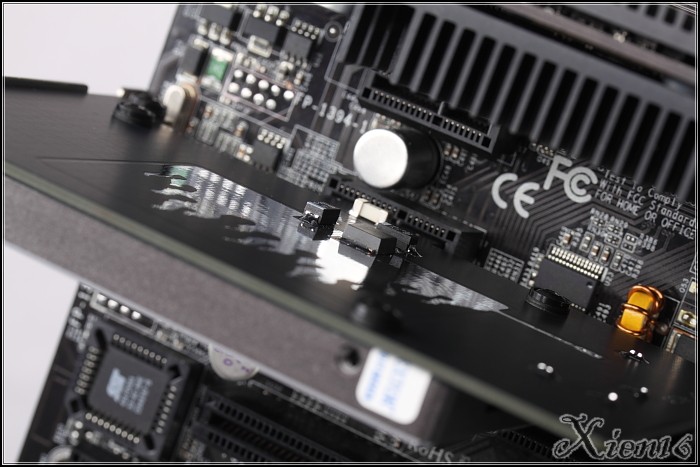

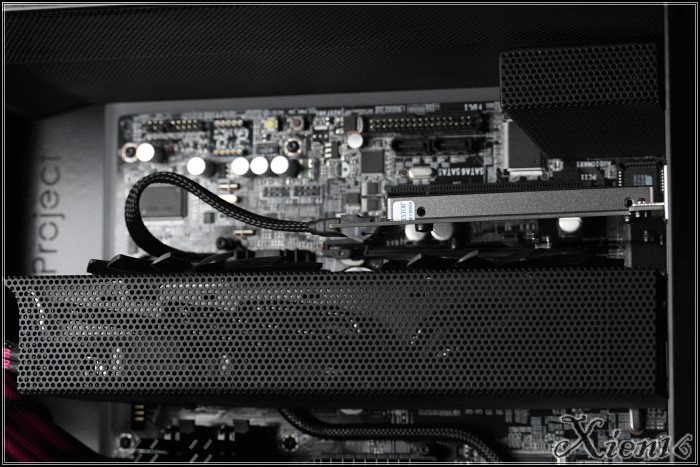

Einbaubeispiele:

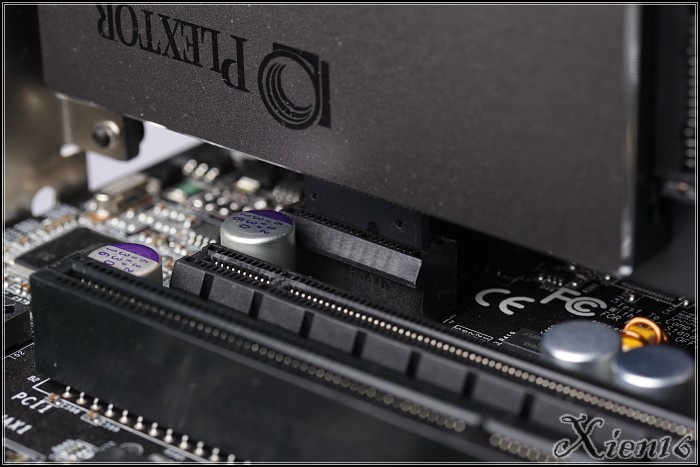

Die Platine hat einen PCIe x1 Slot:

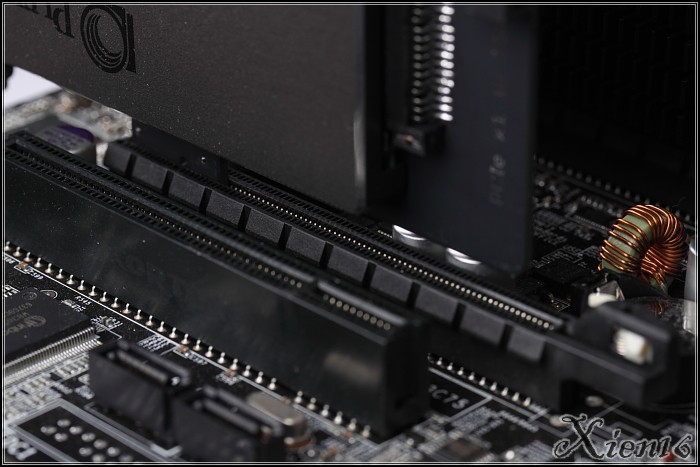

Kann aber natürlich auch in einem PCIe x4, 8 oder 16 Slot betrieben werden:

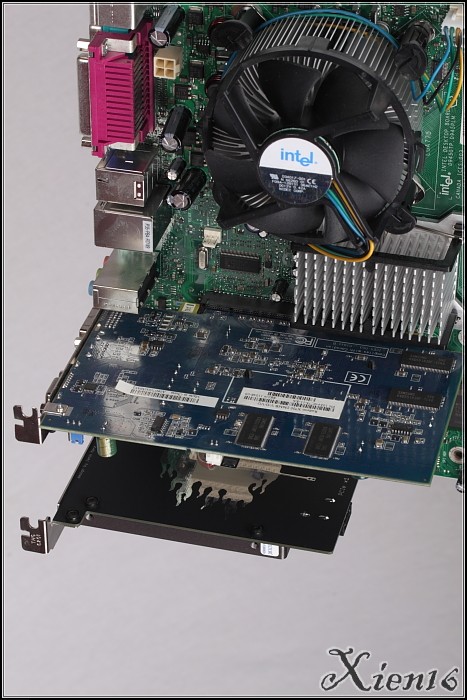

Selbst alte Mainboards können aufgerüstet werden:


Und ein weiteres Projekt ist erfolgreich abgeschlossen...

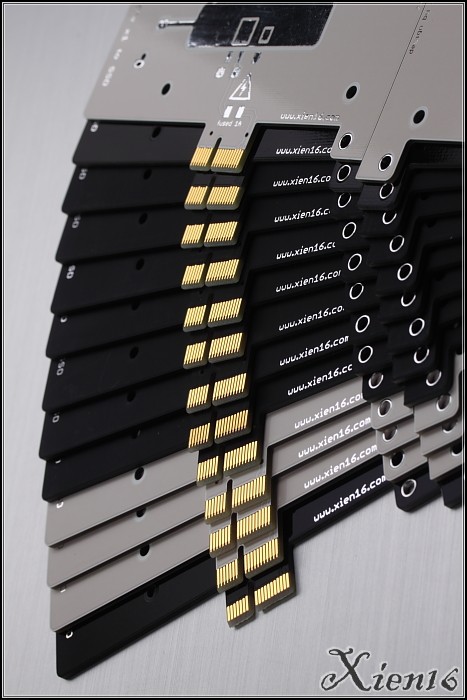

Da es bei der Herstellung von Platinen mit mattem Lack extreme Qualitätsschwankungen gibt habe ich mich für eine neue Version mit glänzendem aber dennoch tiefschwarzem Lack entschieden:


Es kommen zzt. SSDs auf den Markt, die viel mehr Energie benötigen als manch andere, was meistens nicht einmal etwas mit deren Geschwindigkeit zu tun hat...

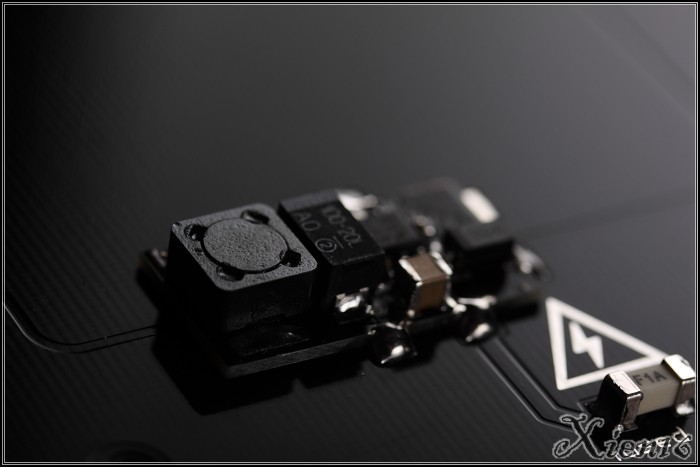

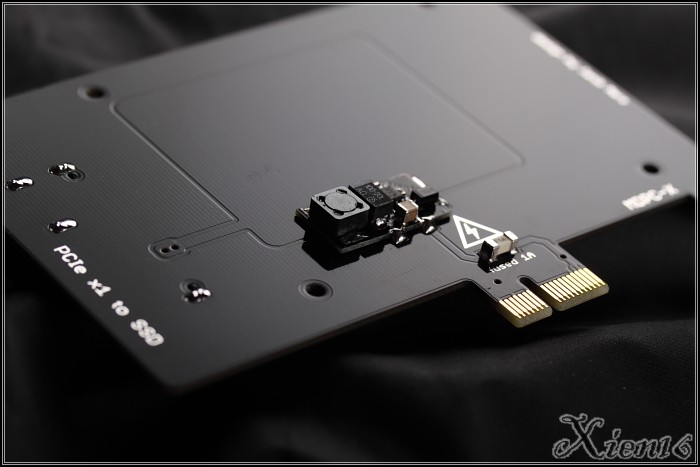

Um die Wärmeentwicklung der Platine gering zu halten habe ich ein kleines Schaltnetzteil entwickelt, das direkt auf die Platine gelötet werden kann und einen Wirkungsgrad von über 90% hat:


By Janik M.
