Licht

Licht

Eine passende Beleuchtung ist auch bei diesem System Pflicht.

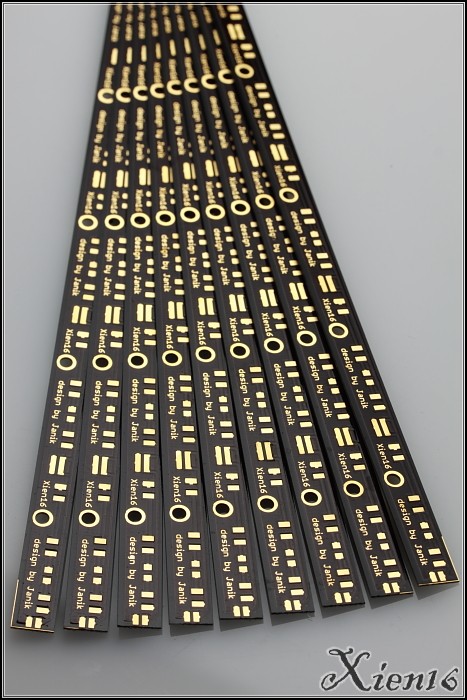

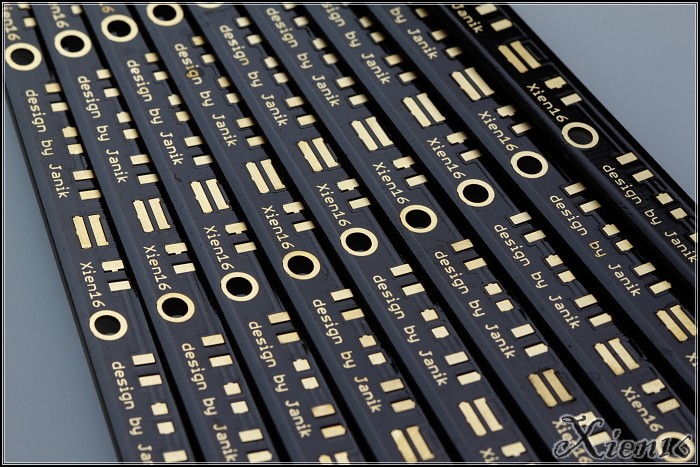

Die LEDs des Mainboards und RAMs waren schnell getauscht, für das nächste Vorhaben mussten aber zuerst passende Platinen entwickelt und hergestellt werden:


LED-fs s 1
LED-fs s 2

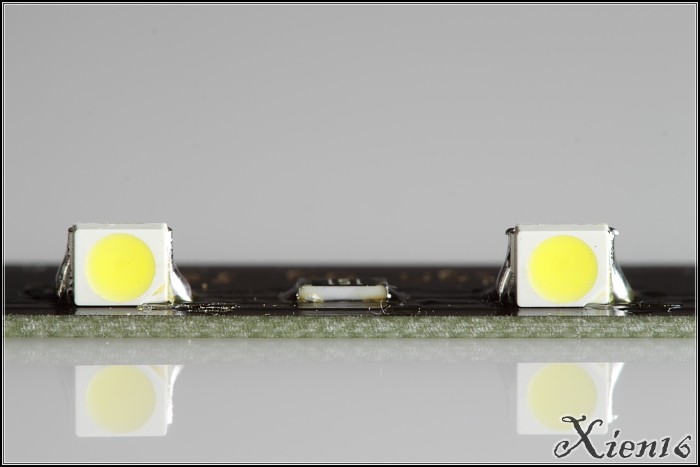

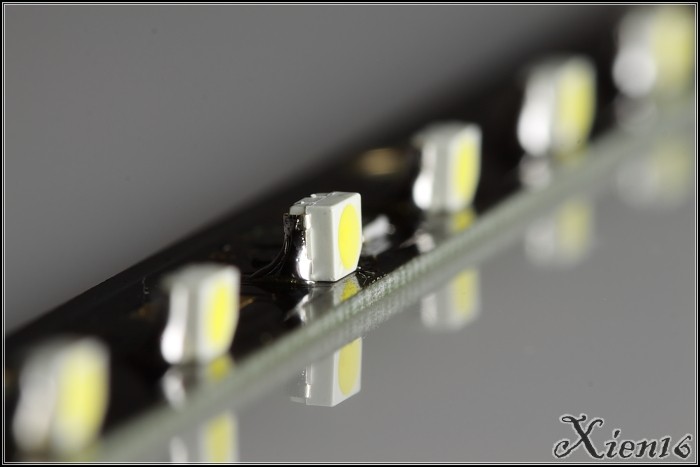

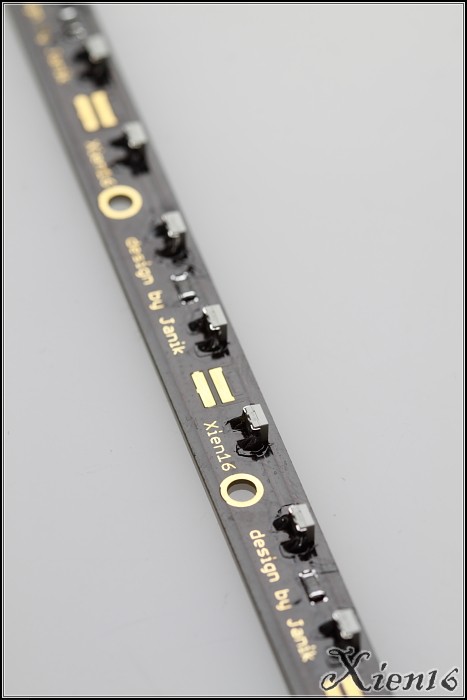

Die LEDs wurden auf dieser Platine aber nicht wie sonst üblich liegend, sondern seitlich stehend aufgelötet:


LED-fs s 3
LED-fs s 5
LED-fs s 7

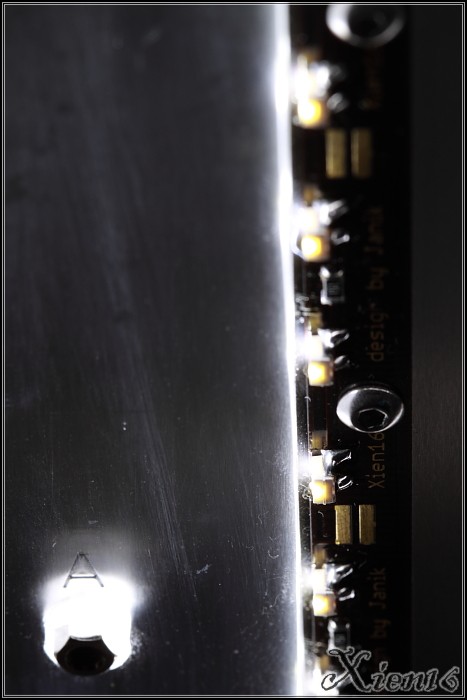

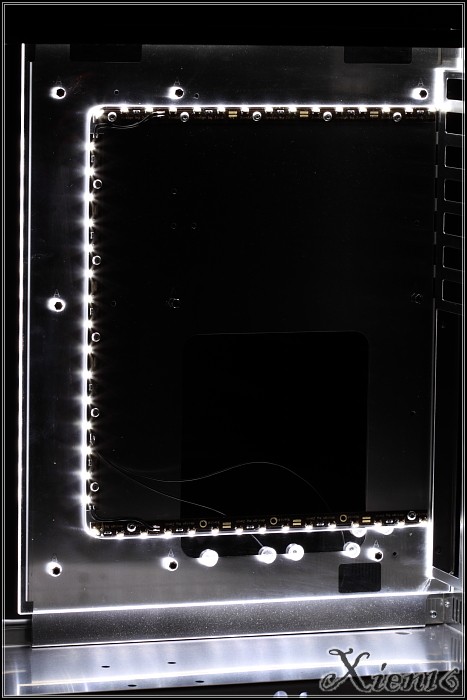

Im eingebauten Zustand wird erst klar, weshalb die LEDs aufgerichtet wurden.
Die Platine rechts wurde flach ans Gehäuse geschraubt und strahlt nach links in das Plexiglas:


LED-fs s 9
LED-fs s 8

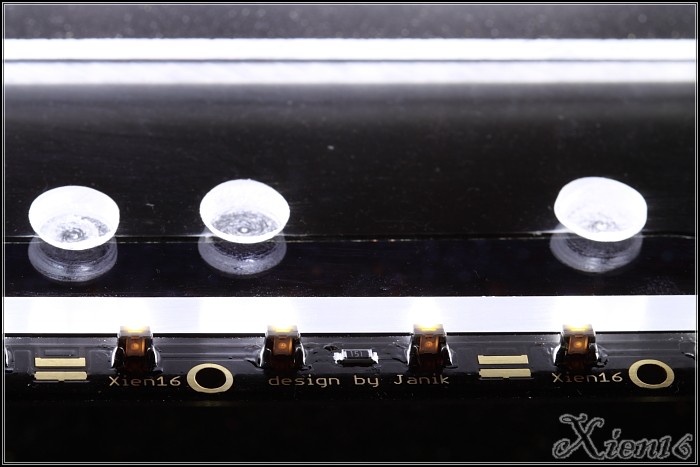

Um den Schrauben der Mainboardkühler genügend Platz zu bieten musste ein wenig gefräst werden:


LED-fs s 10

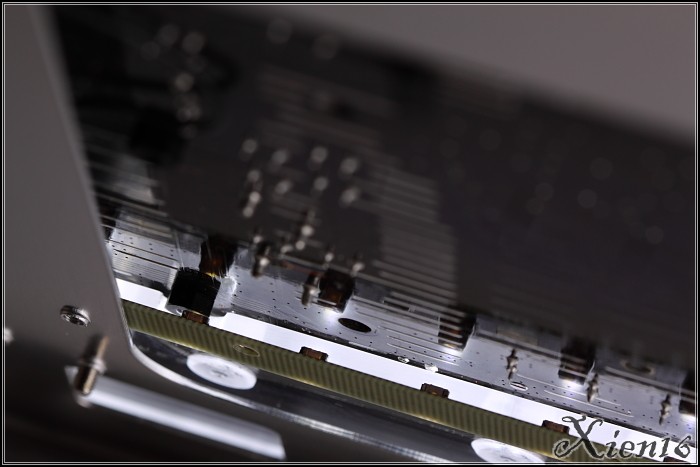

Hier sieht man wie die schwarze Kunststoffmutter des Kühlers im Plexiglas versinkt:


LED-fs s 12

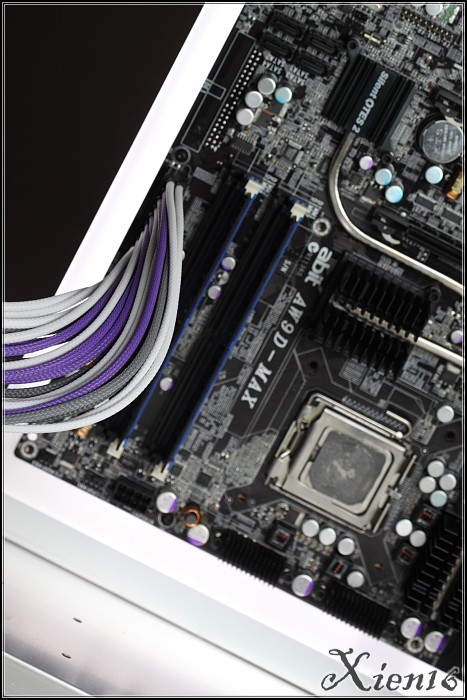

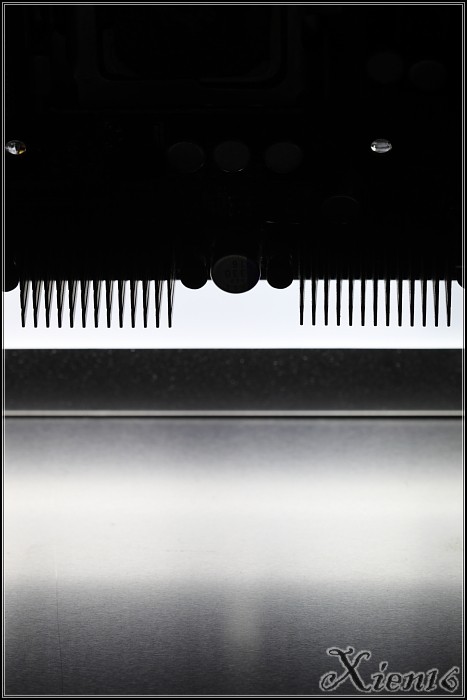

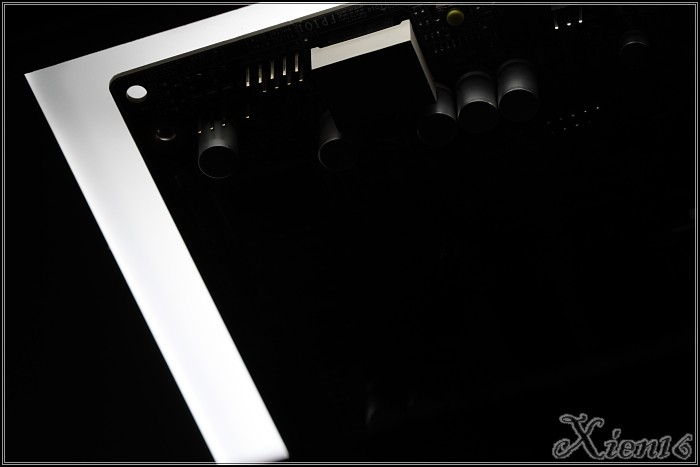

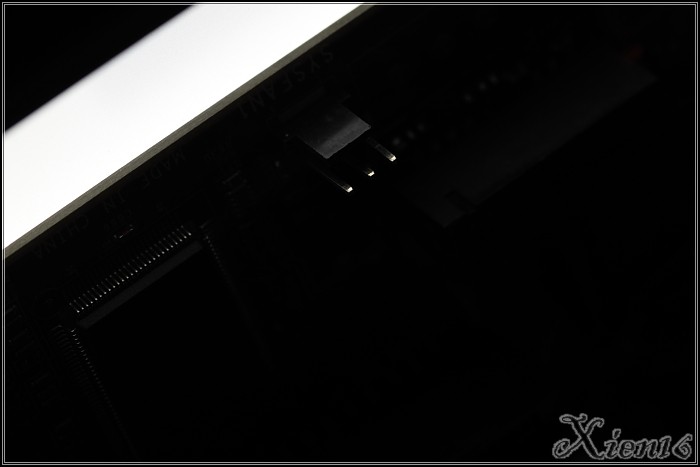

Da alles perfekt zusammengepasst hat konnte das Plexiglas gesandstrahlt werden:


LED-fs s 18
LED-fs s 14
LED-fs s 15
LED-fs s 16

Bisher habe ich für die LEDs immer einen kleinen Verteiler auf eine Lochrasterplatine aufgelötet.
Dieses mal habe ich die Schaltung noch um Funktionen erweitert und Leistungstechnisch optimiert um dann eine professionelle Platine herstellen zu lassen:

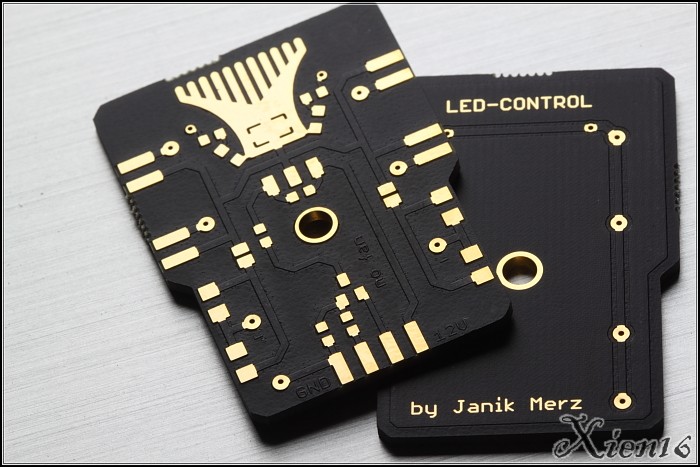

PCB-fs s 1

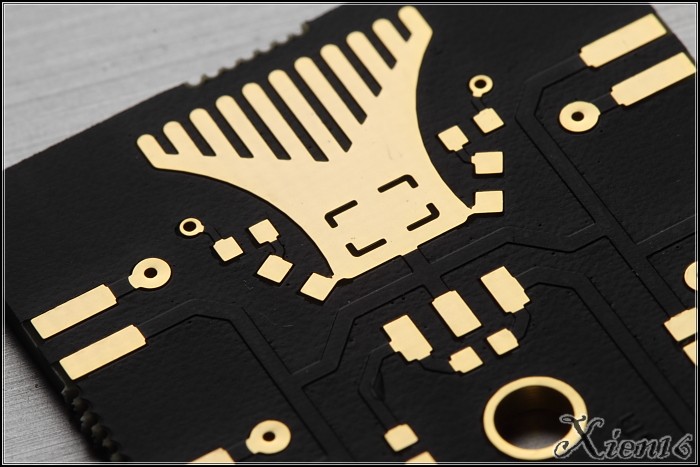

Da ich sehr oft gefragt wurde, wie diese Lüfterverteiler funktionieren habe ich dieses mal um die Frage ein für alle mal zu beantworten “no fan” auf die Platinen geschrieben...


PCB-fs s 3

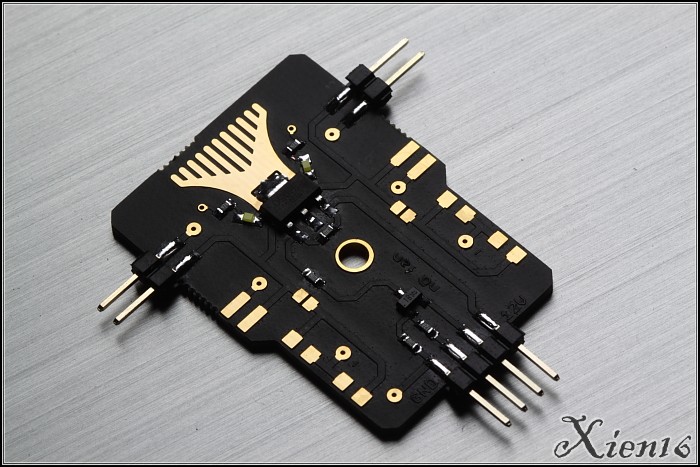

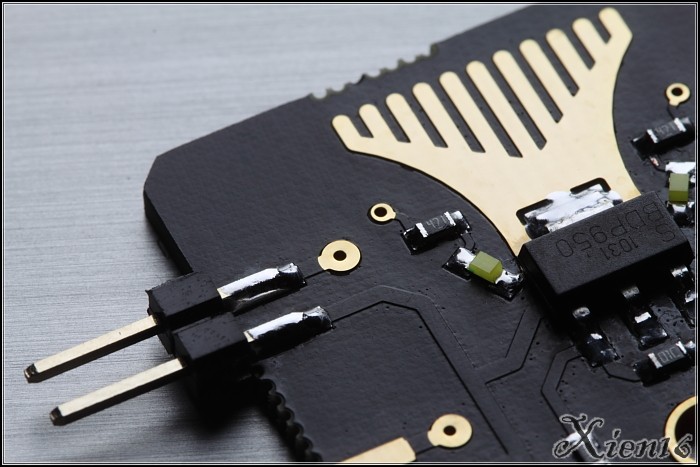

Und fertig bestückt:


PCB-fs s 4
PCB-fs s 5

Mit dieser Platine kann ich meine LEDs vom Mainboard aus an und aus machen und in kleinen Schritten in der Helligkeit regeln und das alles ohne (wie bei meinen letzten Systemen) einen Lüfteranschluss zu belasten.

Während der Entwicklung dieser Platine ist mir leider ein Kabel aus der Hand gerutscht und auf das Computergehäuse geschnappt...

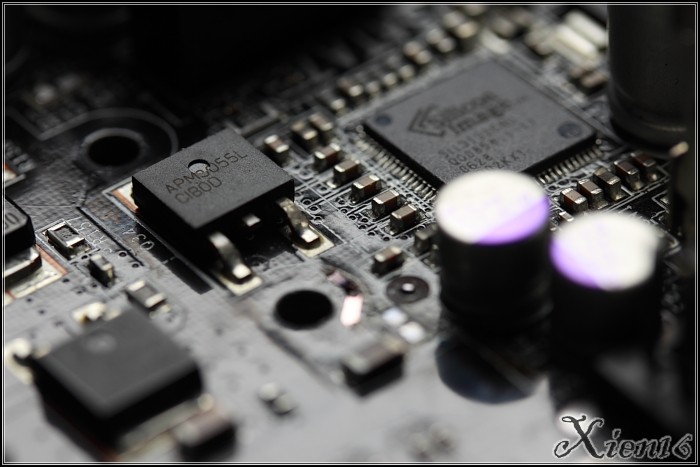

Der Verstärker sah noch intakt aus:


MB-fs s 20

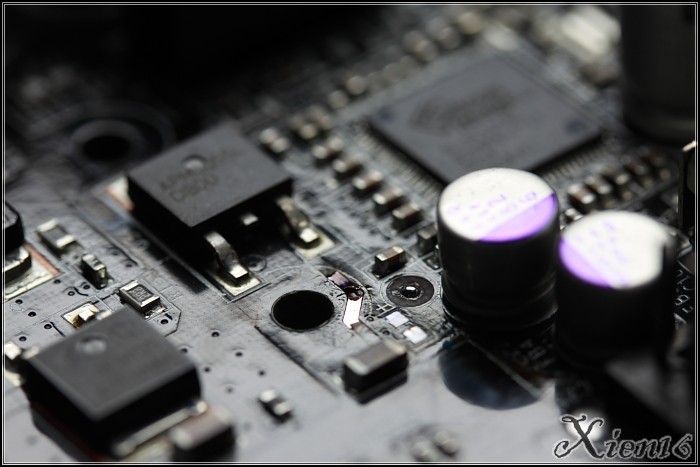

Leider hat die Leiterbahn diesem Stromstoß nicht standgehalten und ist durchgebrannt...


MB-fs s 21

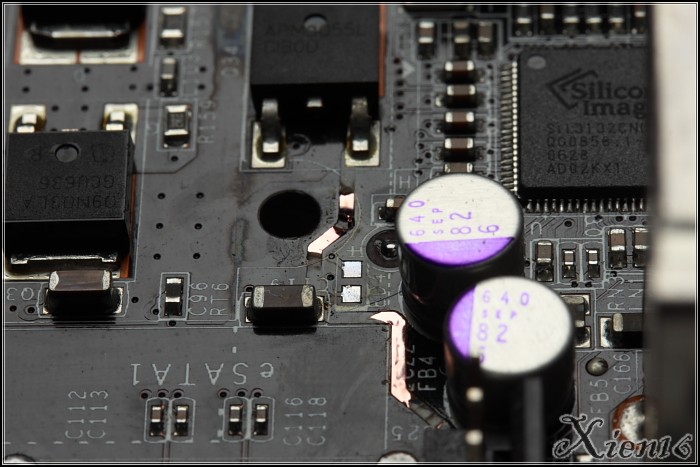

...und nahezu auf der kompletten Länge hat sich auch noch der Lack verabschiedet:


MB-fs s 22

Durch ein Stück Draht habe ich die durchgebrannte Leiterbahn aber sofort wieder repariert und konnte die Platine (siehe weiter oben) auch testen.
Eigentlich war diese Platine als endgültiges Design geplant - durch viele neue Ideen ist aber schon wieder eine neues Layout entstanden...

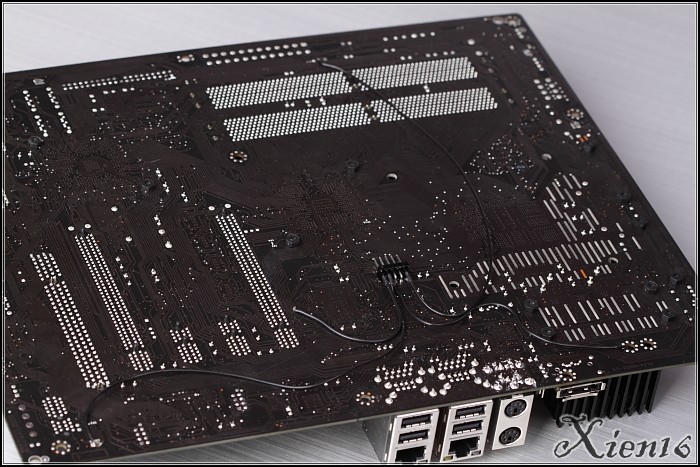

Auf der Rückseite des MBs habe ich schon alles zum Anschluss der Platine vorbereitet:


MB-fs s 30



By Janik M.
