Kabel

In diesem System muss ich viel mehr Kabel als üblich verlegen.
Die Pumpe und alle Lüfter müssen mit der Lüftersteuerung verbunden werden, die vielen Laufwerke benötigen ihre Strom- und Datenkabel und die Buchse für den CPU Strom ist sehr ungünstig platziert...

Zuerst muss eine Lösung für die Pumpe und die 6-7 Lüfter gefunden werden.

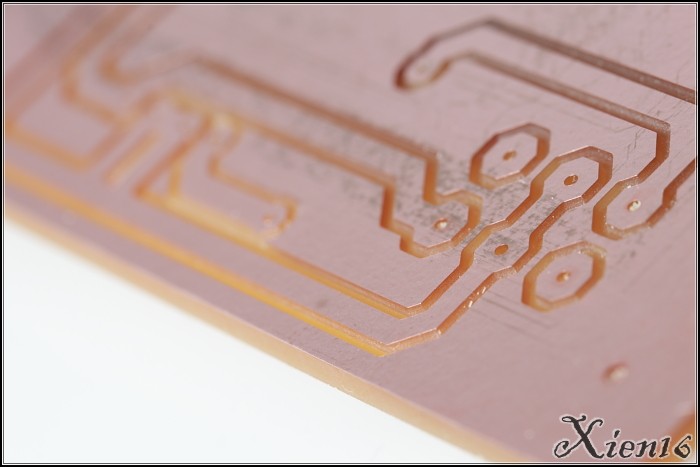

Hier war mir schnell klar, dass es ohne Platine nichts zu machen ist:

Die erste Version war auch schnell mit Steckern versehen...


...es war aber an den Steckern noch viel zu eng...

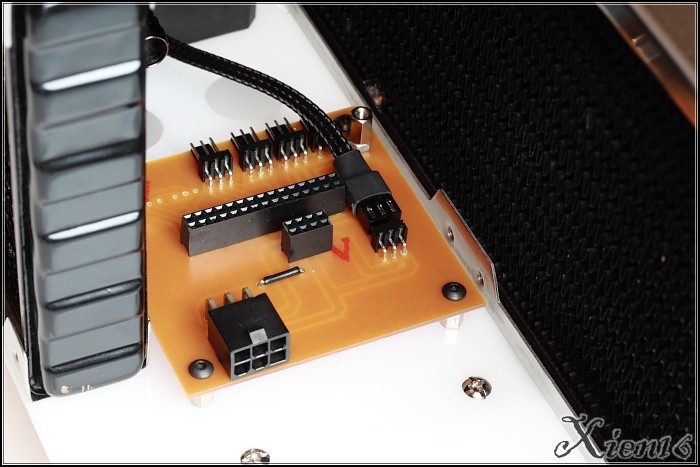

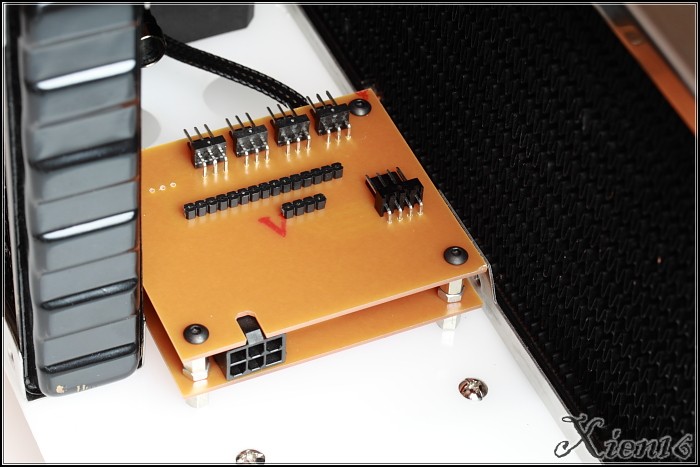

....das Problem konnte nur durch Version 2 mit zwei Platinen gelöst werden:

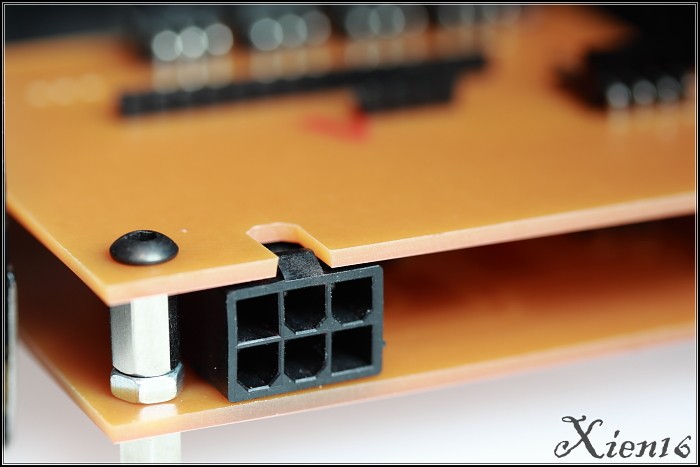

Versorgt wird das ganze System über einen 6-Pol ATX Kabel.


Zu Beginn haben mir noch drei schwarze Stecker gefehlt.
Die Verwendung ist aber natürlich schon festgelegt:

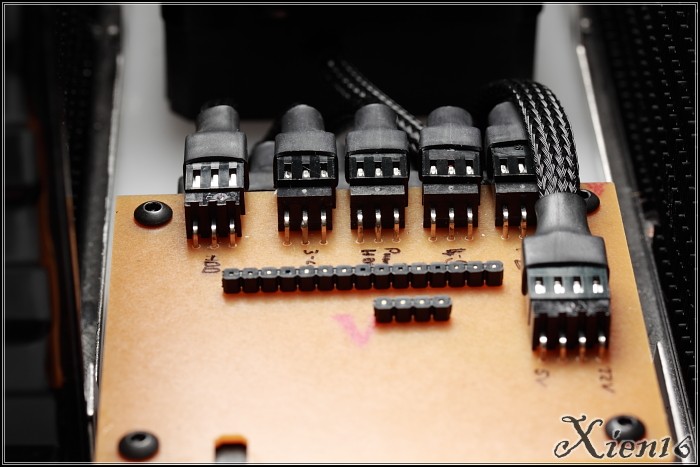

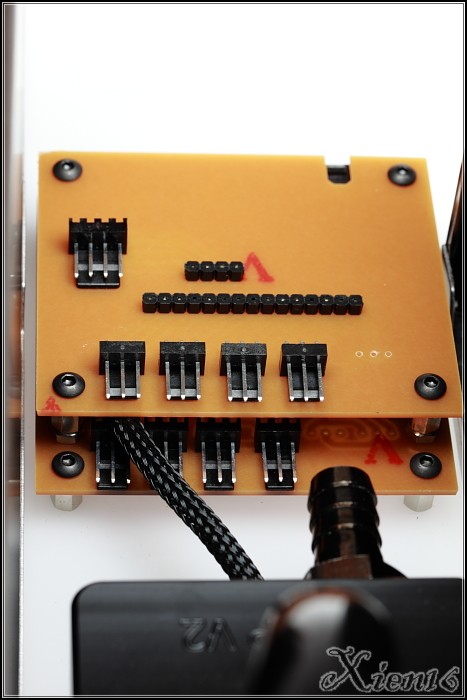

4-Pin oben        -> 12V, 0V ,0V ,5V zur Lüftersteuerung
4 x 3-Pin oben  -> Spannung von und Signal zur Lüftersteuerung
3-Pin oben        -> ein Lüfter
6 x 3-Pin unten -> sechs Lüfter
Der verdeckte 3-Pin ist bereits von der Pumpe belegt:


Danach waren die restlichen Kabel an der Reihe.

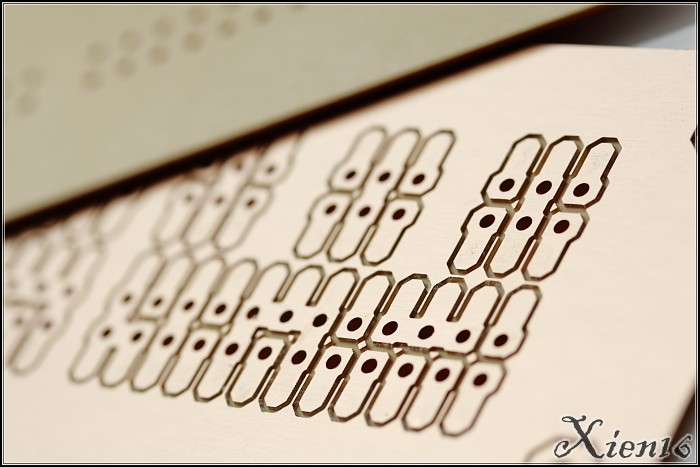

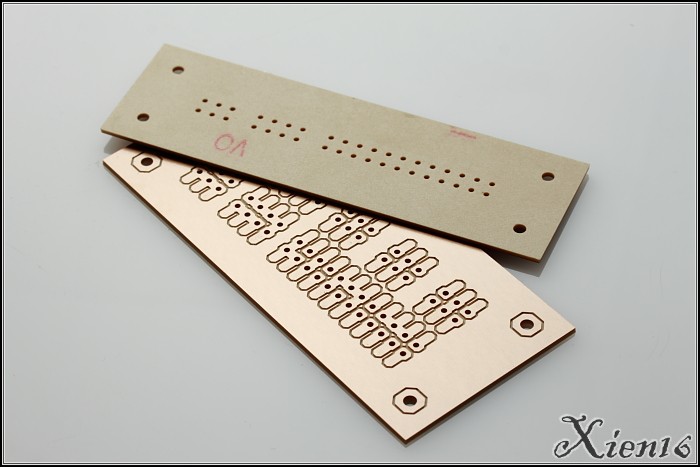

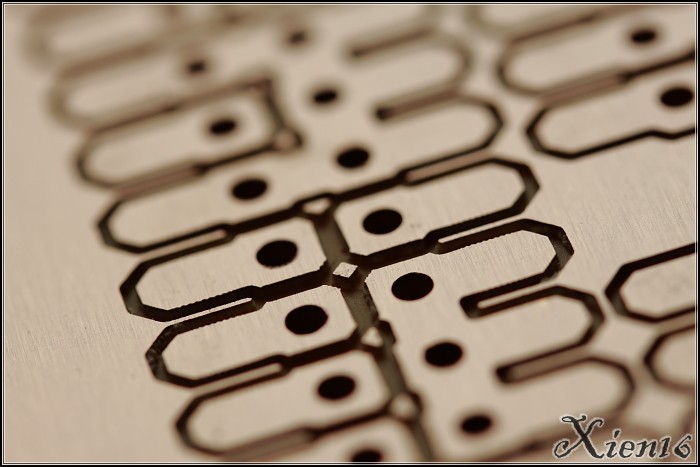

Wie auch im LAN-Gaming PC kommt hier eine Platine zum Einsatz.

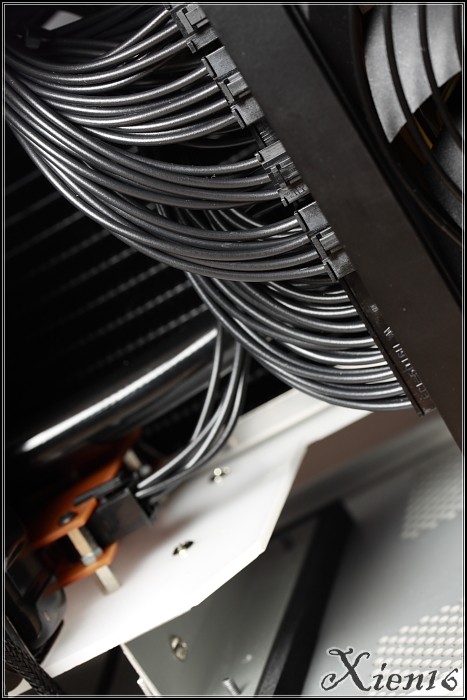

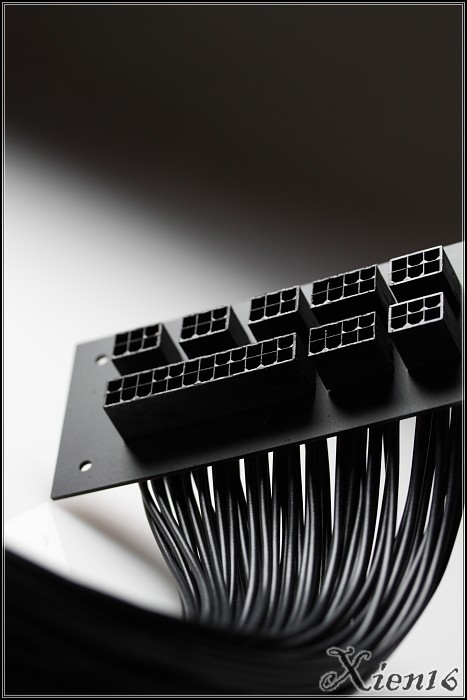

Der Aufbau ähnelt einer normalen Verlängerung - Kabel mit Steckern gehen zum Netzteil und werden von unten an die mit Buchsen bestückte Platine gelötet:

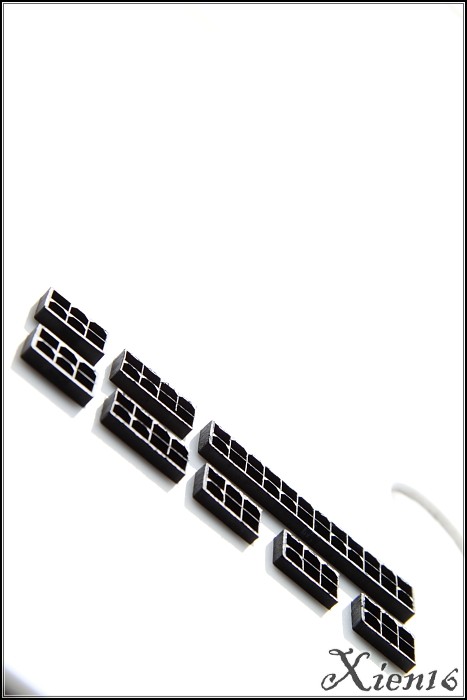

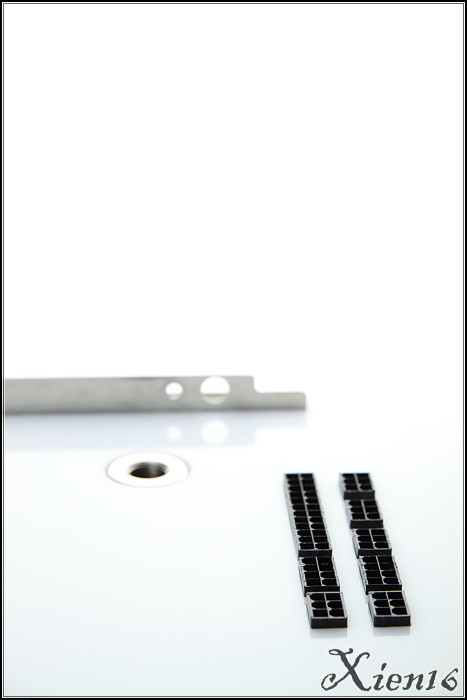

Nach Stundenlangem Bohren und Feilen waren auch die Löcher im Gehäuse fertig und die Platine konnte angeschraubt werden:

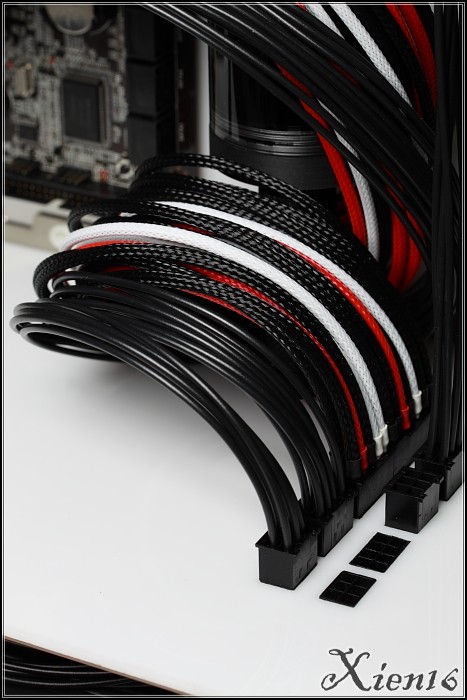

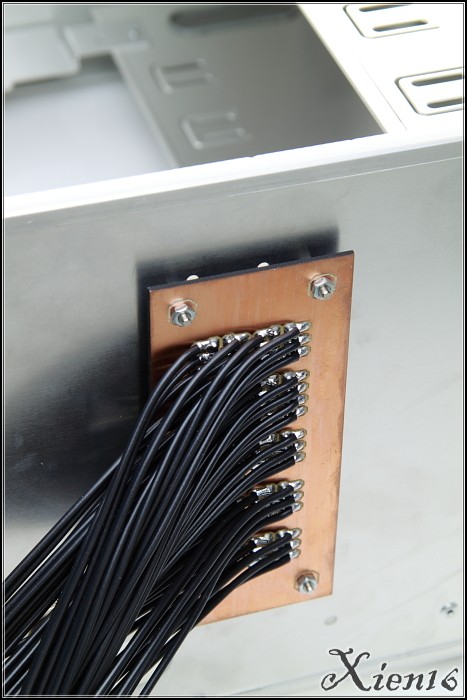

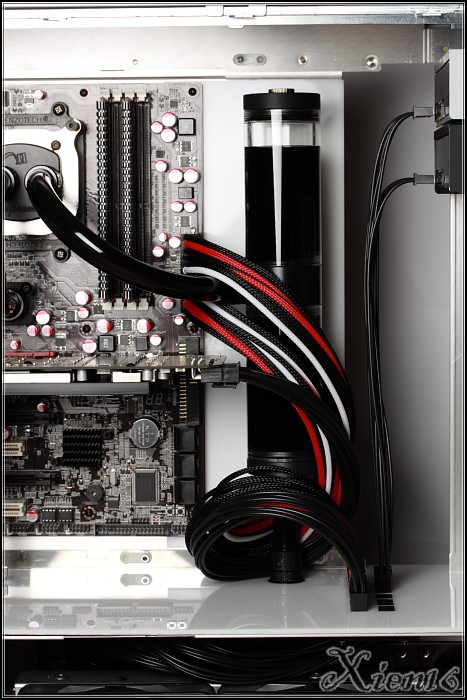

Die Hardware wurde auch gleich mit der Platine verbunden:

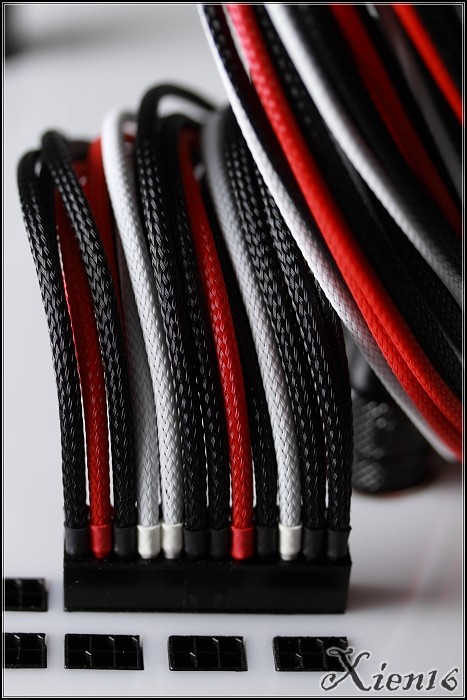

Jetzt nur noch alle Stecker ancrimpen und die Platine konnte getestet werden:

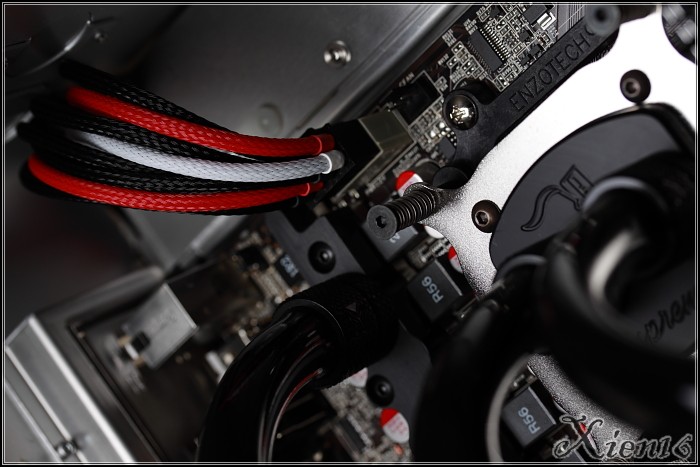

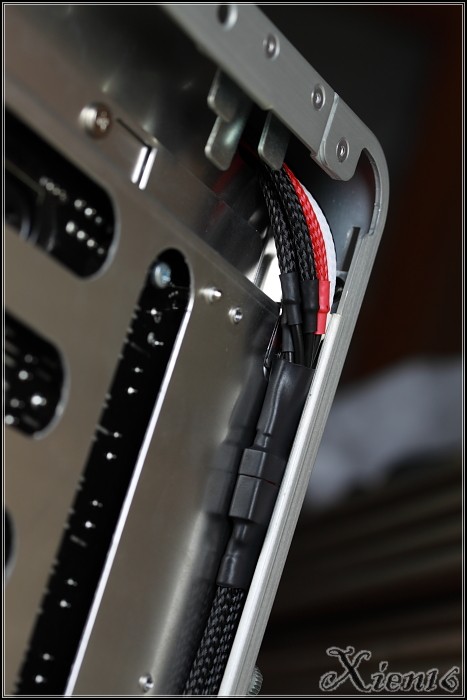

Zwischen dem Mainboard - Halter und der Gehäusewand war leider extrem wenig Platz und ich musste mir etwas einfallen lassen, wie ich die 8 Adern (4 x 0V / 4 x 12V) am besten verlege.

Die einzige Möglichkeit war hier ein anderes Kabel zu nehmen.
Ich habe die 2 x 4 Adern von Mainboard jeweils zusammen auf einen Pol eines T-Connect Steckers gelötet.

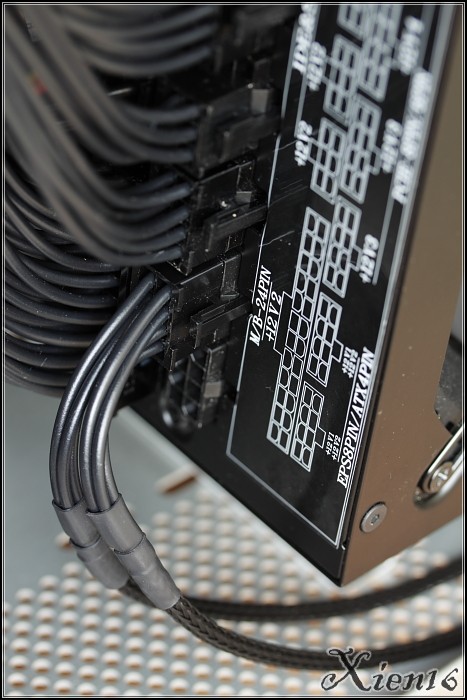

Vom Netzteil aus kommen auch wieder 2 x 4 Adern, die auf je ein 6mm² Kabel und dann zum T-Connect gehen:
