Gehäuse

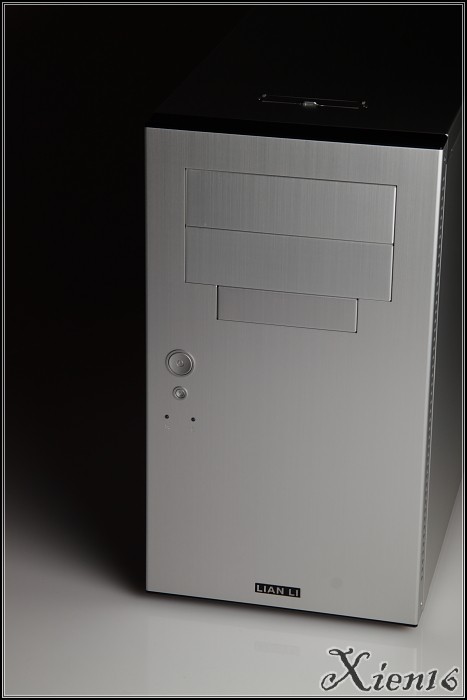

Das Lian Li PC-A05N ist nicht nur etwas für meinen Office PC - Auch beim Fileserver setze ich wieder auf dieses Gehäuse:

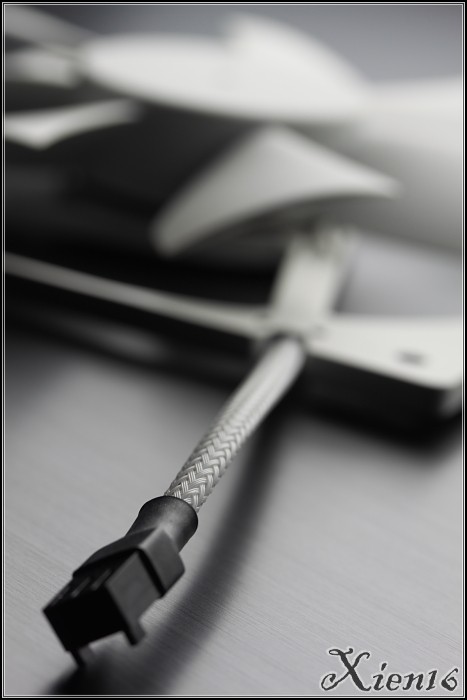

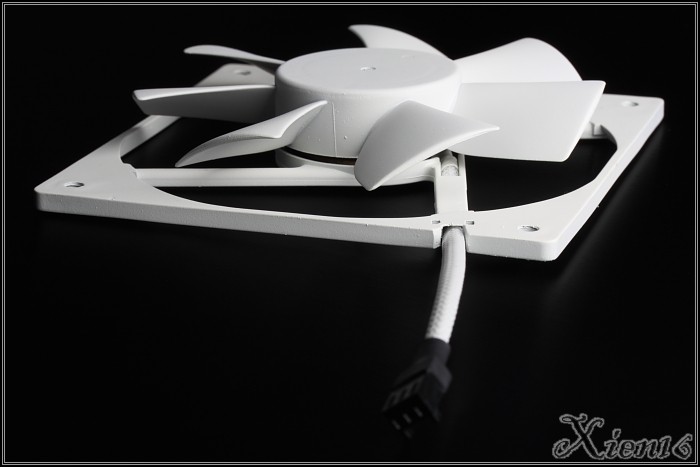

Der neu umgebaute und lackierte Lian Li Hecklüfter ist schon fertig:


Das Netzteil ist in diesem Gehäuse eigentlich liegend eingebaut.
Das stört mich aber, da es dann zu weit ins Innere des Gehäuses ragt.
Jetzt musste ich aber eine Lösung finden das Netzteil stehend einzubauen und trotzdem noch die Funktion zu gewährleisten.

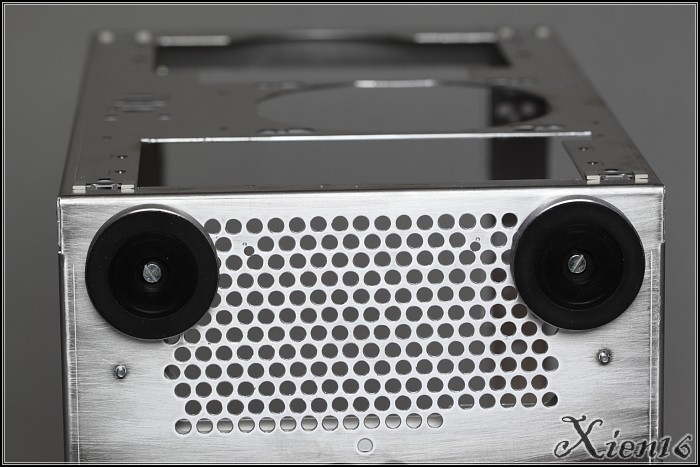

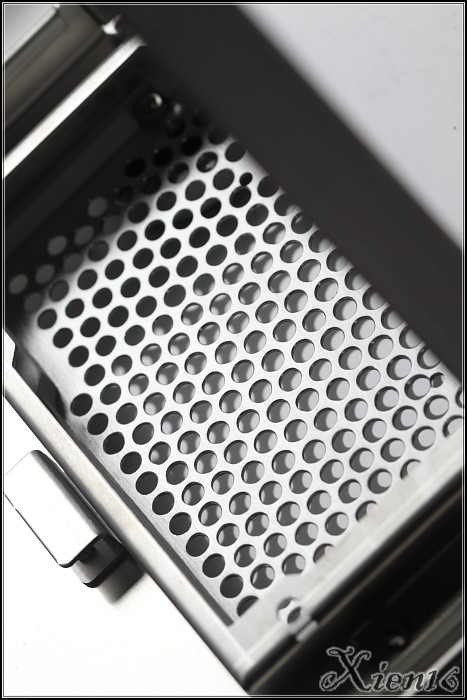

Zuerst habe ich im Boden viele Löcher gebohrt, damit das Netzteil nicht erstickt.

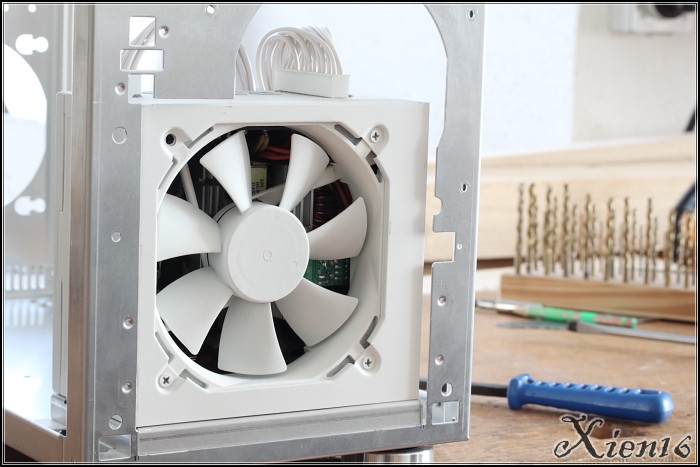

Danach musste nur noch der Netzteilhalter mit einem gewissen Abstand zum Gehäuse montiert werden:


Der PVC Abstandshalter war nötig, damit später das Gehäuse nicht auf dem Netzstecker aufliegt.

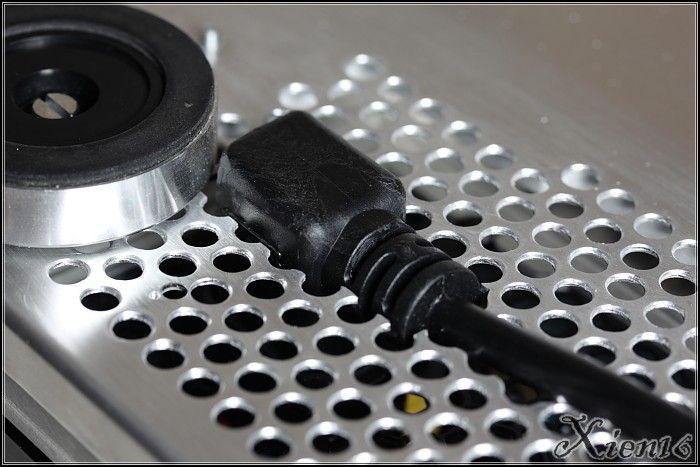

Doch jetzt ist zwischen Netzstecker und Boden genügend Platz:

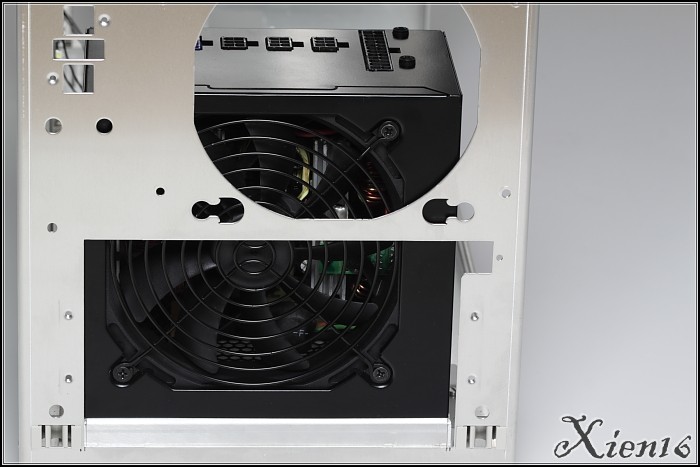

Nur noch etwas Aluminium entfernen und der Lüfter bekommt auch wieder 100% Ansaugfläche:

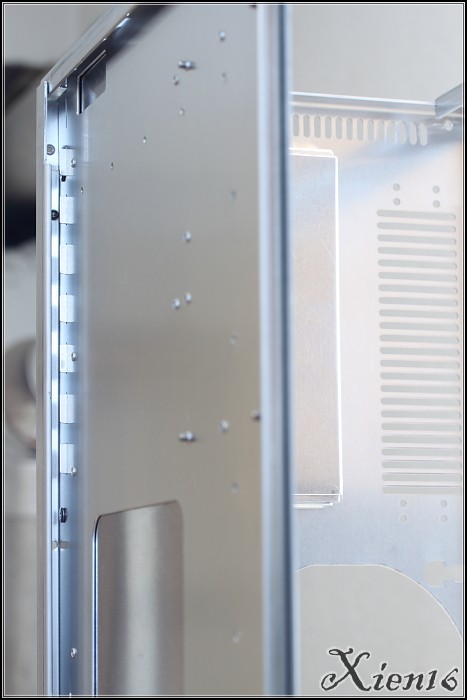

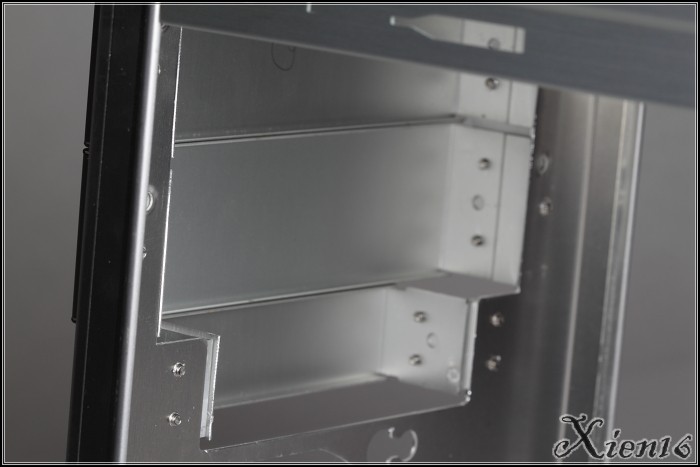

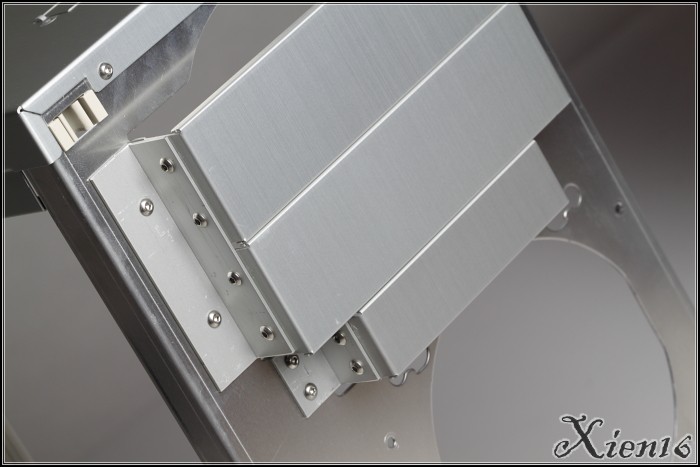

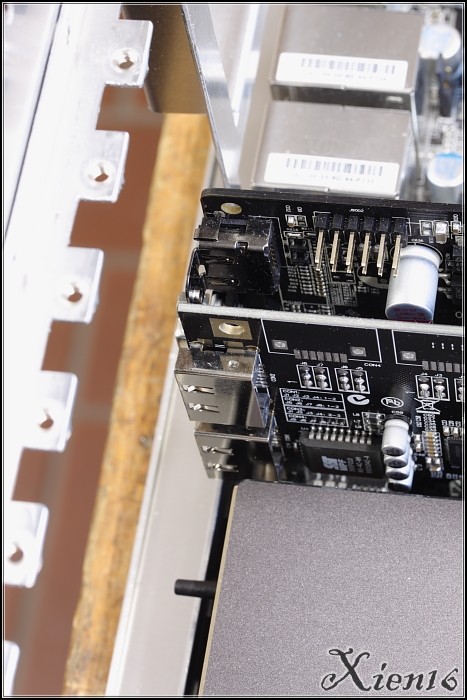

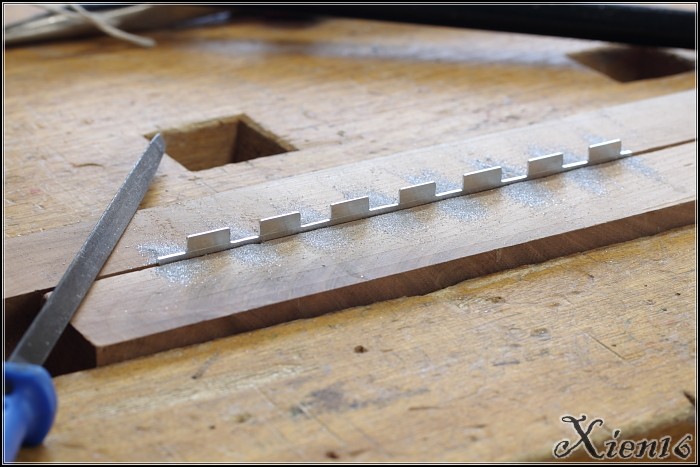

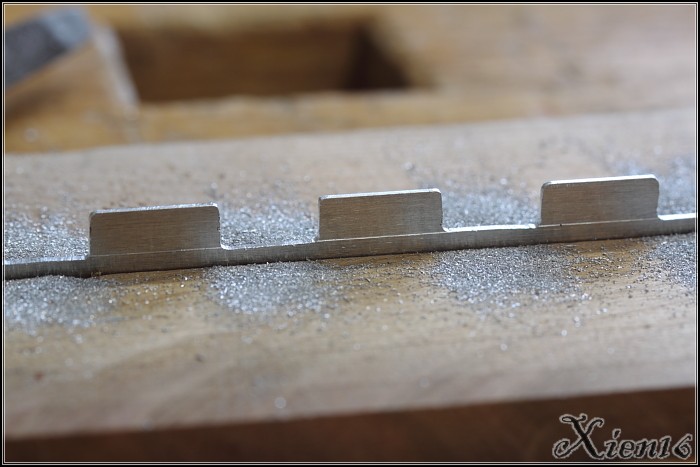

Um auch ohne den originalen Laufwerkshalter die Slotblenden befestigen zu können musste ich mir selbst etwas bauen. Einfache Aluwinkel haben das Problem gelöst:

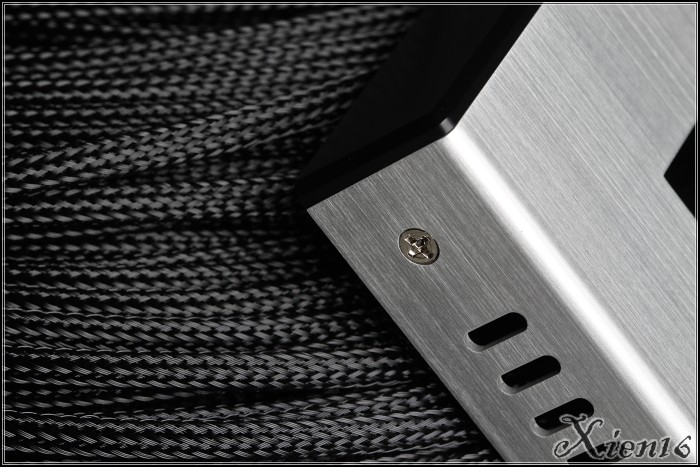

Wo ich jetzt schon an der Front gearbeitet habe wurden auch gleich die Schrauben entfernt...

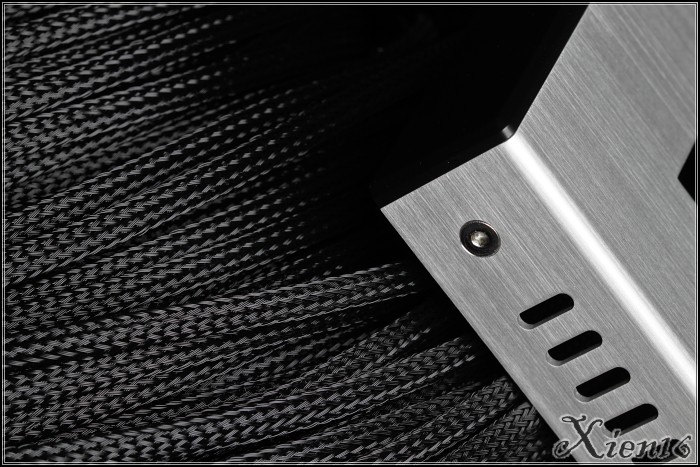

...gegen schöne M3 Inbusschrauben ersetzt...

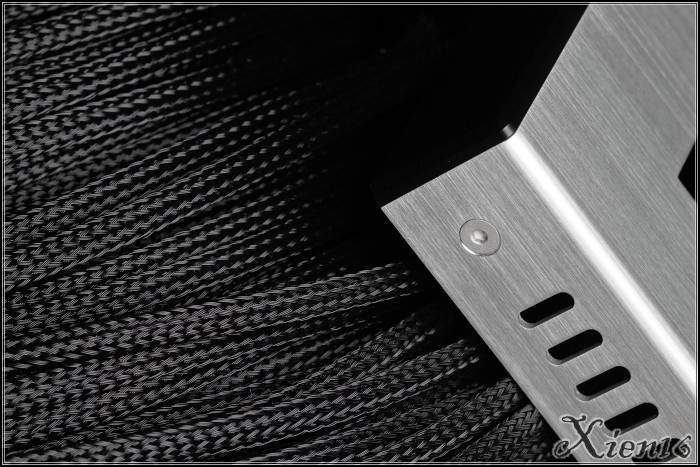

...und um optisch besser zum Rest zu passen noch gesandstrahlt:

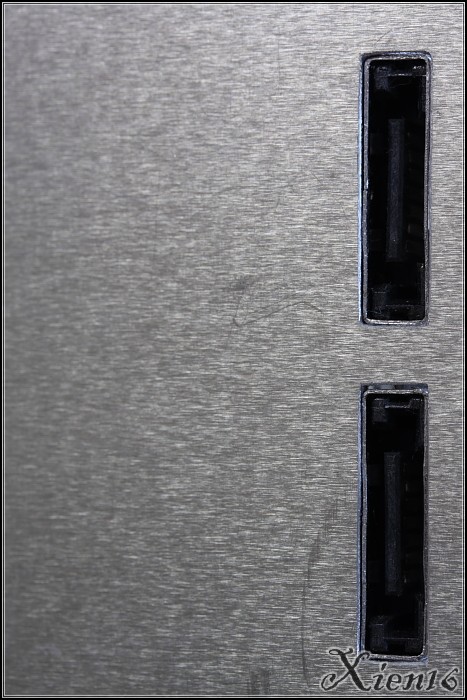

Die ersten beiden Blenden sind lackiert.
Hoffentlich hält der Lack auch auf Dauer so gut wie jetzt...

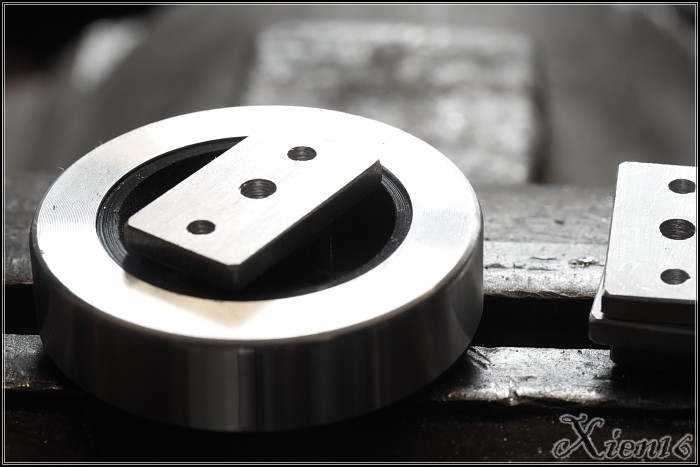

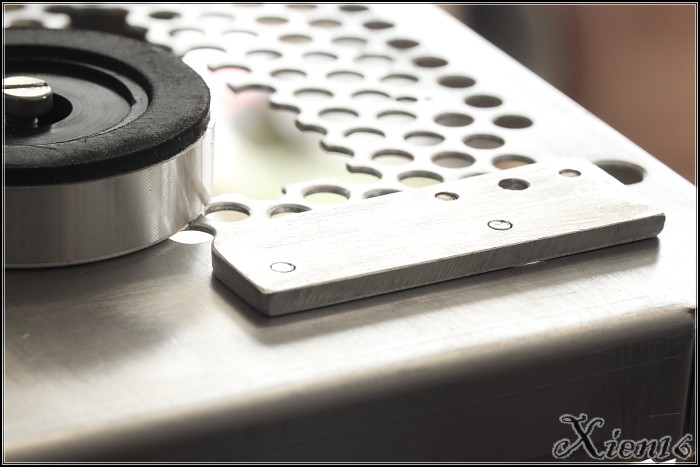

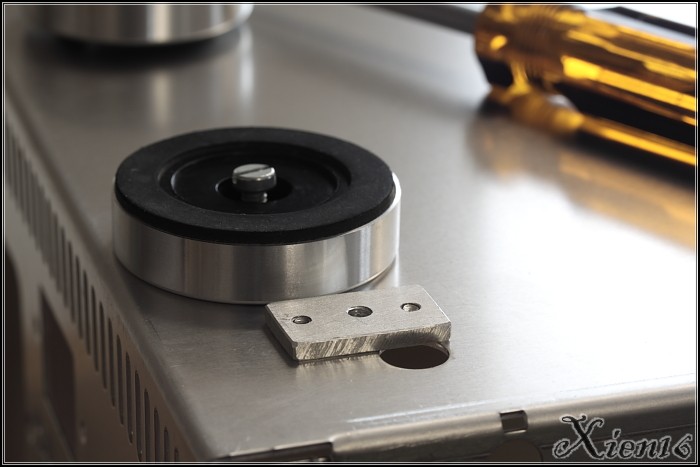

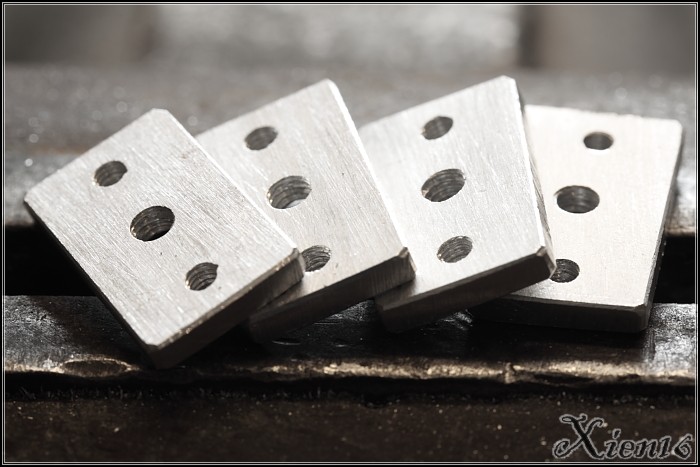

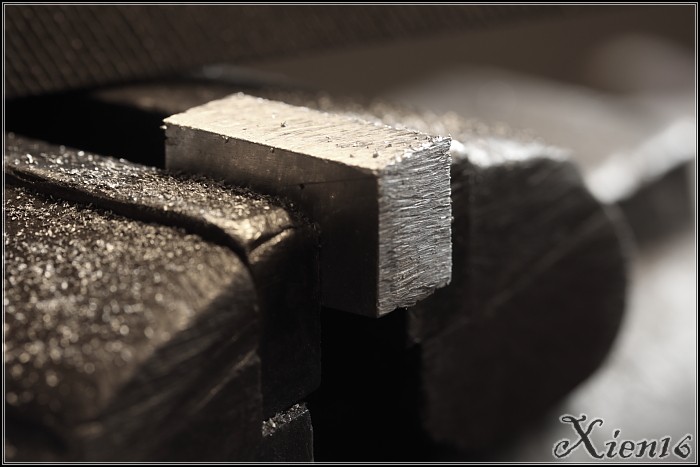

Damit die Gehäusefüße auch problemlos abgeschraubt werden können habe ich die hier angefertigt:

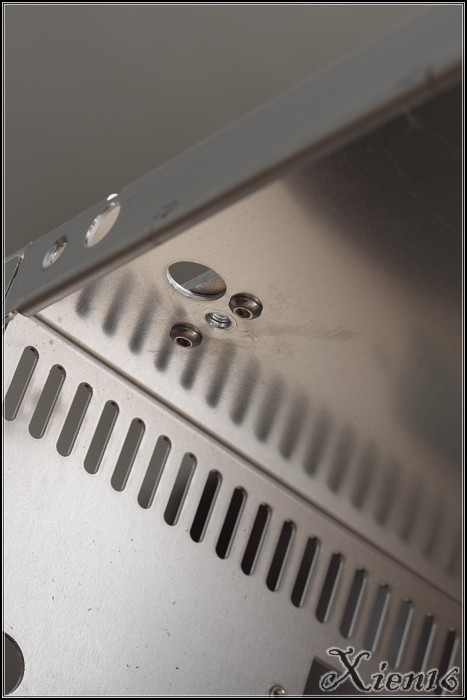

Einfach ans Gehäuse schrauben und den Fuß dran:


Der Vordere hält gleichzeitig noch den Netzteilhalter:


Vorne habe ich viel Aluminium entfernt - jetzt kann das Netzteil bequem nach vorne ausgebaut werden:

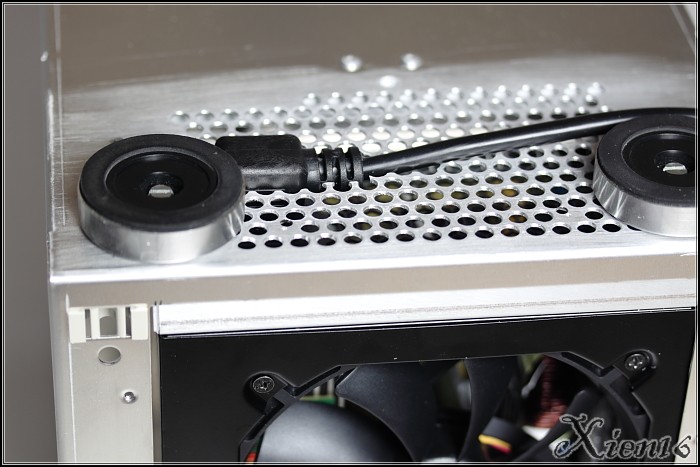

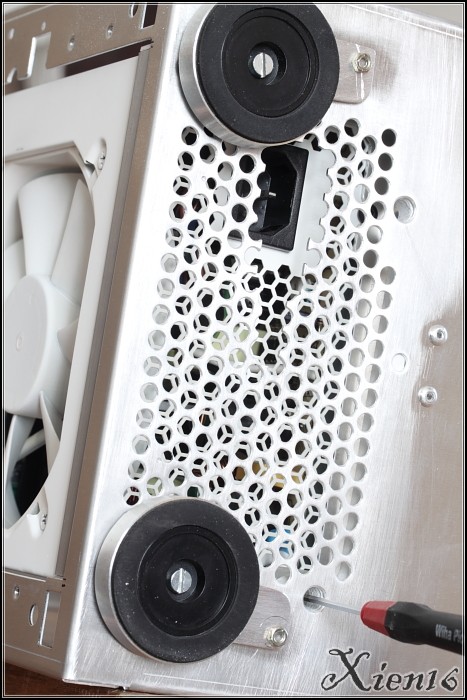

Und es kann von unten direkt abgeschraubt werden - der eigentliche Halter bleibt somit am Gehäuse:

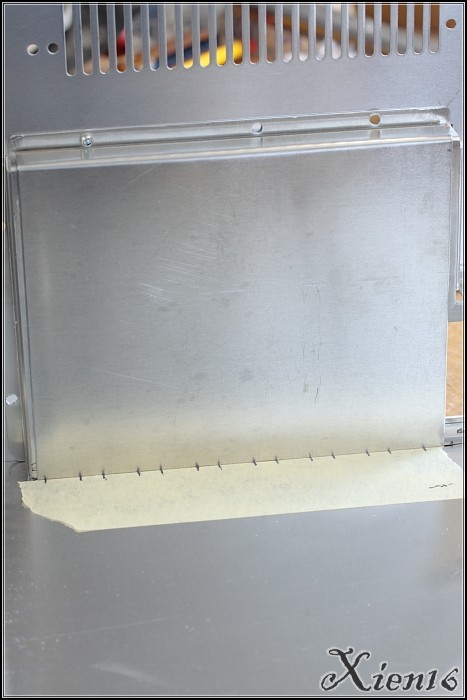

Hier musste ich viel Blech entfernen:


Leider habe ich immer noch keinen Laser...

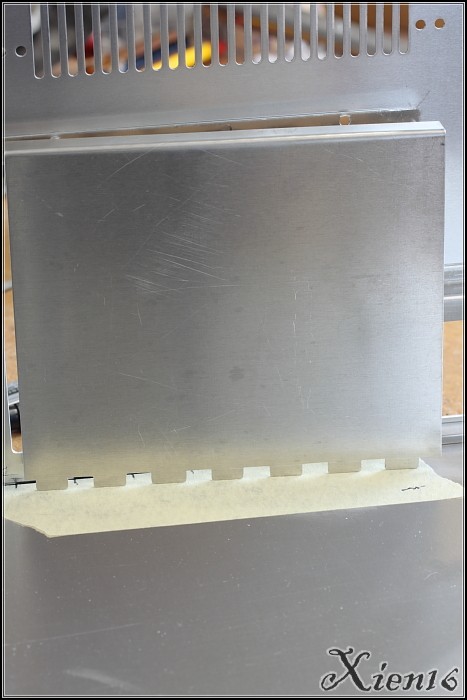

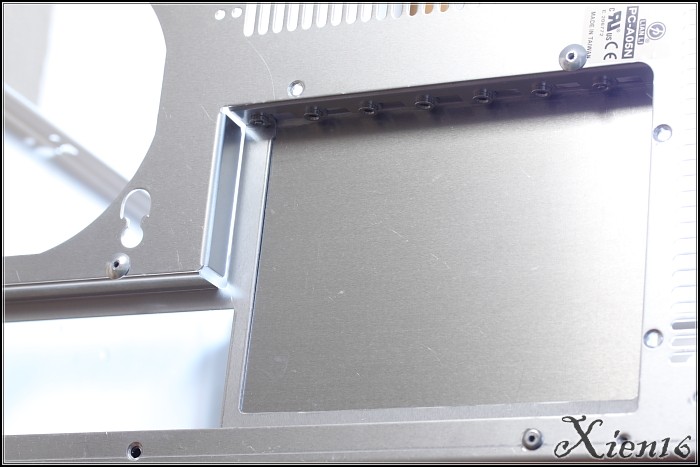

Das Blech passt aber zum Glück absolut perfekt:


Danach war dann die größte Arbeit angesagt...

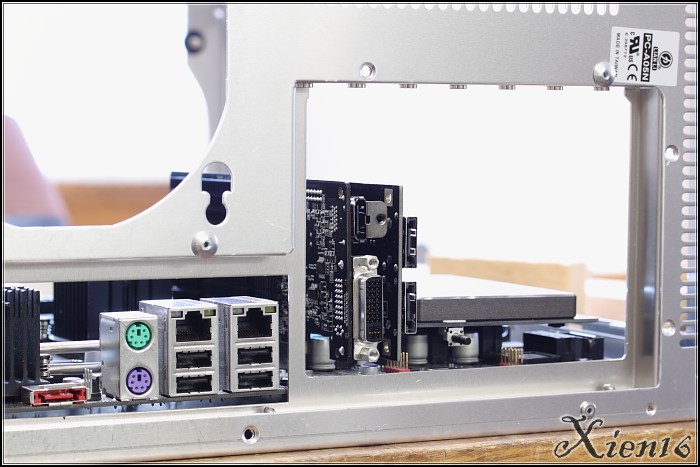

Für alle Anschlüsse mussten passende Löcher gefeilt werden:

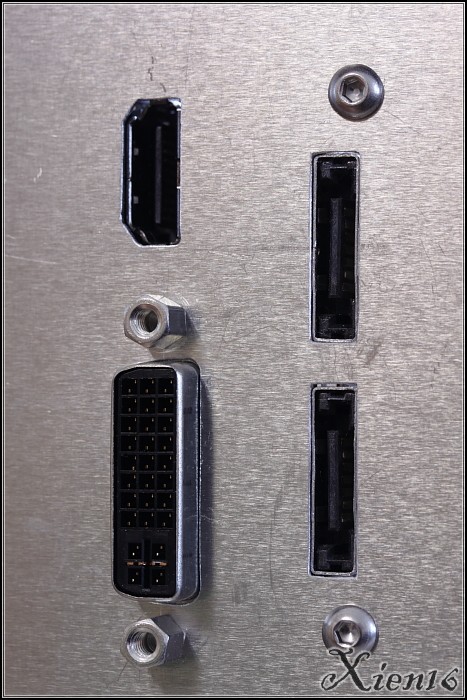

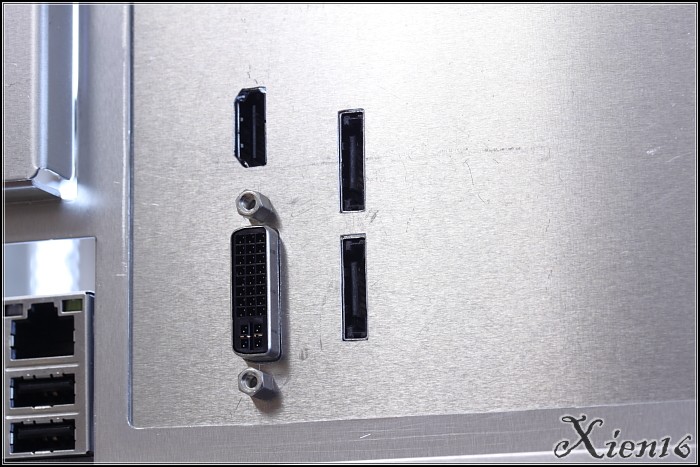

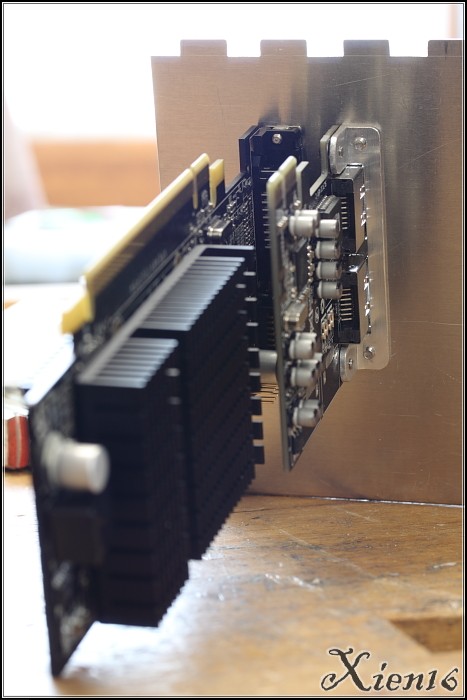

Die Grafikkarte wird durch die beiden Schrauben am DVI Stecker gehalten - für die RAID Karte habe ich einen passenden Haltewinkel angefertigt:

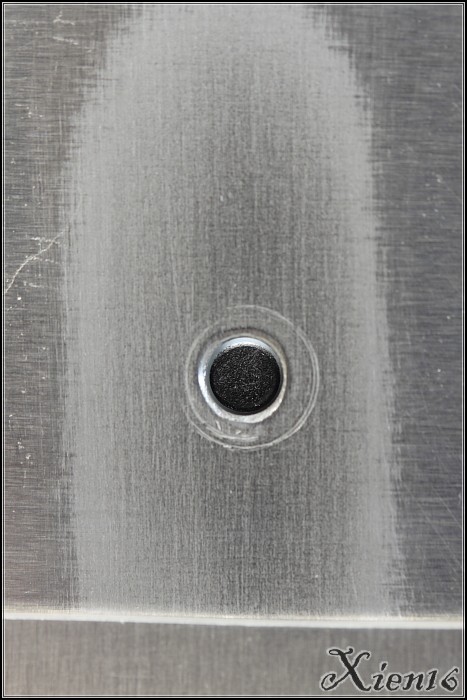

Das Loch für den Power Taster:

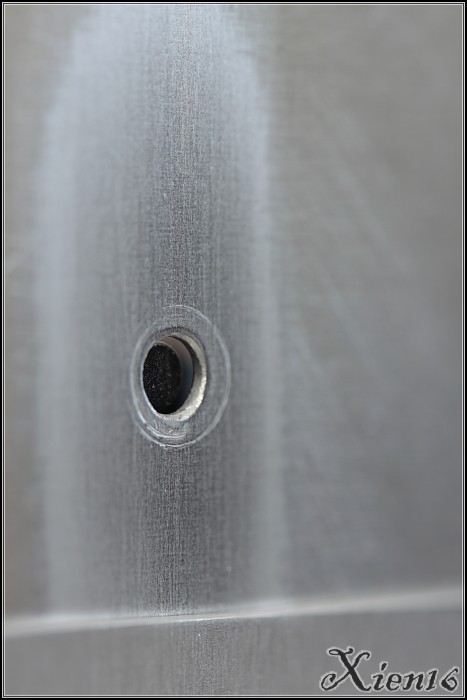

Schön nach hinten versetzt, damit man ihn nicht aus Versehen drücken kann:

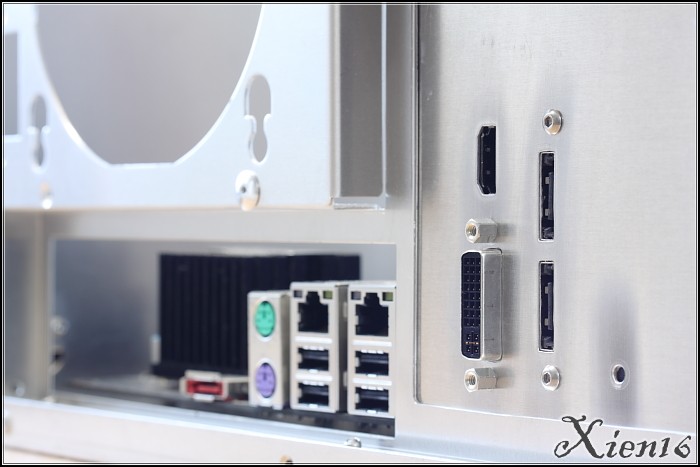

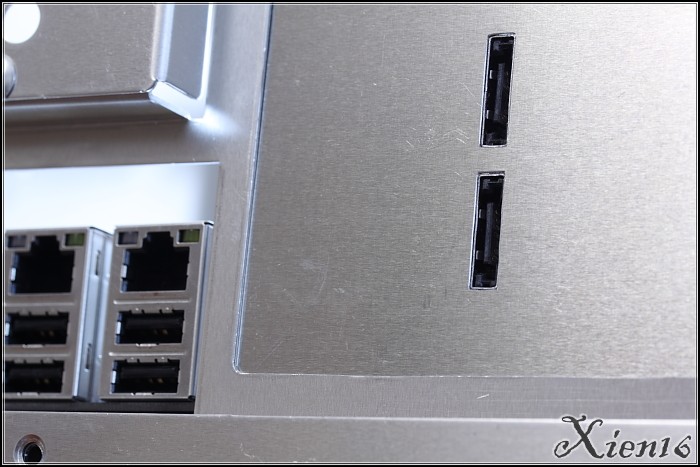

Hier noch mal alle I/Os auf einen Blick:
